About Me Shutter

Những thông tin tổng quan về About Me Shutter

Me Shutter là một mô-đun đặc biệt được thiết kế để thực hiện chụp ảnh tự động cho máy ảnh SLR kỹ thuật số. Người dùng có thể sử dụng nó để chụp ảnh tốc độ cao hoặc quay video. Hay sử dụng máy đo khoảng thời gian để chụp ảnh tua nhanh.

Thẻ màu xanh lam trên giao diện của mô-đun cho biết đây là giao diện kỹ thuật số kép. Thẻ này phải được kết nối với một cổng có thẻ màu xanh lam trên bảng điều khiển chính và nó phải được kết nối với máy ảnh bằng cáp chuyên dụng.

Thông số kỹ thuật của About Me Shutter

• Điện áp hoạt động: 5V
• Chế độ điều khiển: Giao diện kỹ thuật số kép.
• Kích thước (L x W x H): 52 mm x 24 mm x 18 mm

Đặc trưng About Me Shutter

• Mô-đun được sử dụng để điều khiển màn trập và lấy nét của máy ảnh.
• Mô-đun được sử dụng với nhiều loại máy ảnh khác nhau.
• Mô-đun có độ trễ thời gian ngắn, hiệu suất tốt và khả năng chống nhiễu mạnh mẽ.
• Vùng màu trắng trên mô-đun dùng để kết nối với dầm kim loại.
• Mô-đun hỗ trợ lập trình trong Arduino IDE và đơn giản hóa quá trình lập trình bằng thư viện thời gian chạy.

• Mô-đun hỗ trợ mã hóa dựa trên khối trên mBlock 5 và mBlock 3, phù hợp với mọi lứa tuổi.

• Kết nối dễ dàng với đầu nối RJ25.

• Mô-đun có tính năng lắp đặt theo mô-đun, tương thích với các bộ phận Lego.
• Mô-đun có các chân hỗ trợ hầu hết các bảng điều khiển chính của Arduino.

Định nghĩa ghim About Me Shutter

Đầu nối của Me Shutter có 4 chân. Các tính năng của các chân được thể hiện trong bảng sau.

SN	Ghim	Tính năng
1	GND	Kết nối điện cực nối đất
2	VCC	Kết nối dây nguồn
3	S	Điều khiển màn trập máy ảnh
4	F	Kiểm soát tiêu điểm của máy ảnh

Chế độ nối dây About Me Shutter

Cáp RJ25

Màu thẻ trên giao diện của cảm biến theo dõi dòng là màu xanh lam. Khi sử dụng đầu nối RJ25, bạn cần kết nối nó với một cổng có thẻ màu xanh trên bảng điều khiển chính. Lấy Makeblock Orion làm ví dụ. Bạn có thể kết nối nó với cổng 3, cổng 4, cổng 5 hoặc cổng 6 như minh họa trong hình dưới đây.

Chế độ nối dây About Me Shutter với cáp RJ25

Cáp Dupont

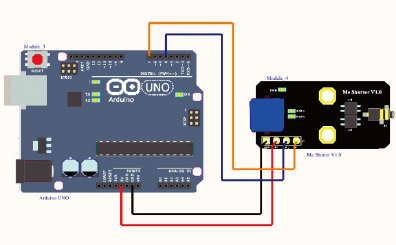

Khi bạn sử dụng cáp Dupont để kết nối với Arduino Uno, chân S và chân F của mô-đun phải được kết nối với các giao diện kỹ thuật số như trong hình sau.

Chế độ nối dây About Me Shutter với cáp Dupont

Hướng dẫn lập trình About Me Shutter

Lập trình với mBlock 5

Me Shutter hỗ trợ lập trình với mBlock 5. Sau đây là mô tả ngắn gọn về một khối trên mô-đun:

Khối	Tính năng
	Chọn một cổng Đặt chức năng của mô-đun (nhấn nút chụp, nhả màn trập, bắt đầu lấy nét hoặc dừng lấy nét)

Lập trình với mBlock 3

Me Shutter hỗ trợ lập trình với mBlock 3. Sau đây là mô tả ngắn gọn về một khối trên mô-đun:

Khối	Tính năng
	Chọn một cổng Đặt chức năng của mô-đun (nhấn nút chụp, nhả màn trập, bắt đầu lấy nét hoặc dừng lấy nét)

Lập trình trong Arduino

Nếu bạn lập trình bằng Arduino, bạn cần sử dụng Makeblock-Library-master để điều khiển Me Shutter.

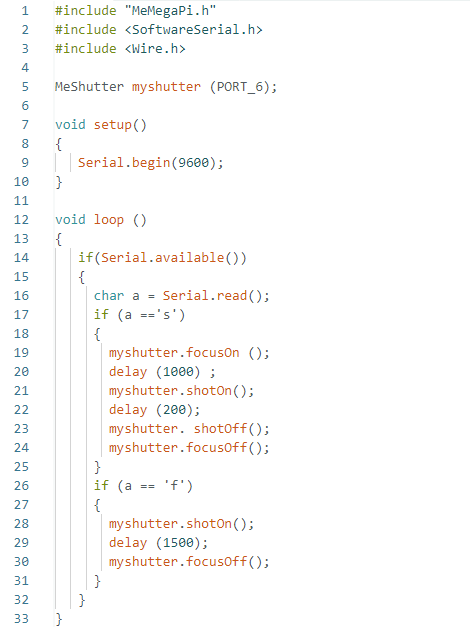

Thông qua lập trình Arduino, chương trình sau có thể hướng dẫn máy ảnh chụp ảnh tua nhanh thời gian khi máy ảnh nhận được tín hiệu tương ứng.

Chức năng	Tính năng
MeShutter(uint8_t port)	Chọn một cổng
void shotOn()	Xuất điện áp thấp tới màn trập máy ảnh
void shotOff()	Xuất điện áp cao tới màn trập máy ảnh
void focusOn()	Xuất điện áp thấp tới tiêu điểm của máy ảnh
void focusOff()	Xuất điện áp cao tới tiêu điểm của máy ảnh

Máy ảnh có thể chụp ảnh tua nhanh thời gian bằng cách điều khiển màn trập và lấy nét của máy ảnh.

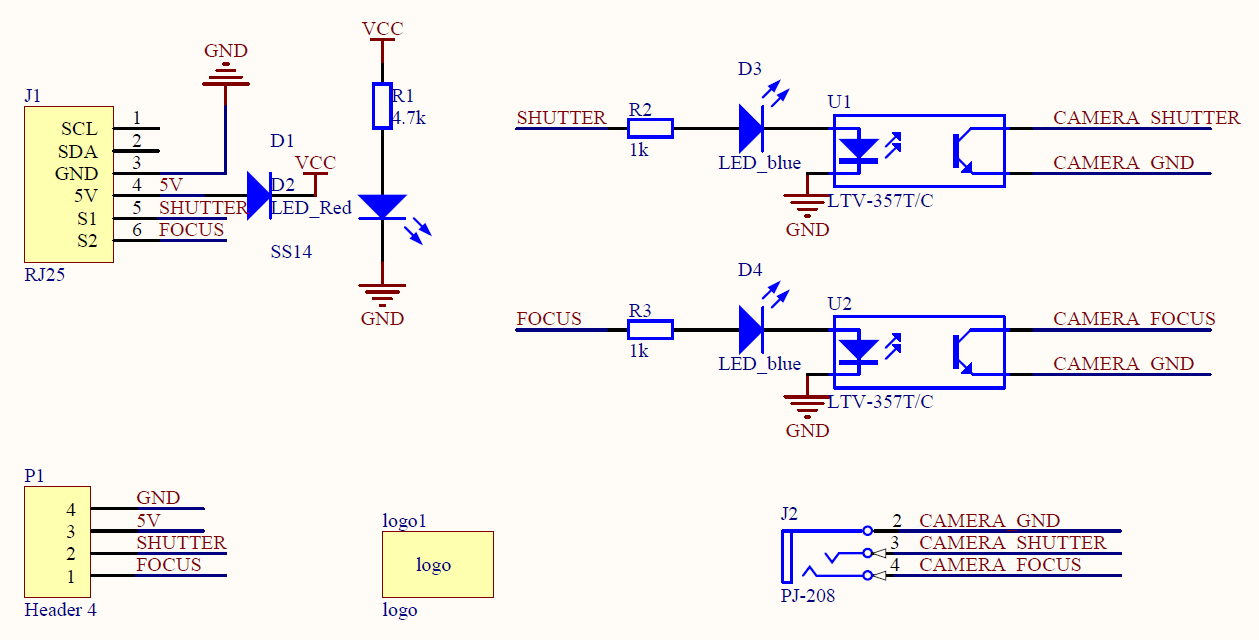

Sơ đồ About Me Shutter
