Arduino Uno là gì? Khám phá bộ mạch nhỏ bé nhưng đầy quyền năng

Trong thế giới công nghệ và sáng tạo, có những công cụ tuy nhỏ nhưng lại mở ra cả một vũ trụ ý tưởng. Arduino Uno chính là một trong số đó. Vậy Arduino Uno là gì, cấu tạo ra sao và cách sử dụng thế nào? Các bạn hãy theo dõi nội dung Makeblock chia sẻ dưới đây để hiểu rõ về phần mềm này.

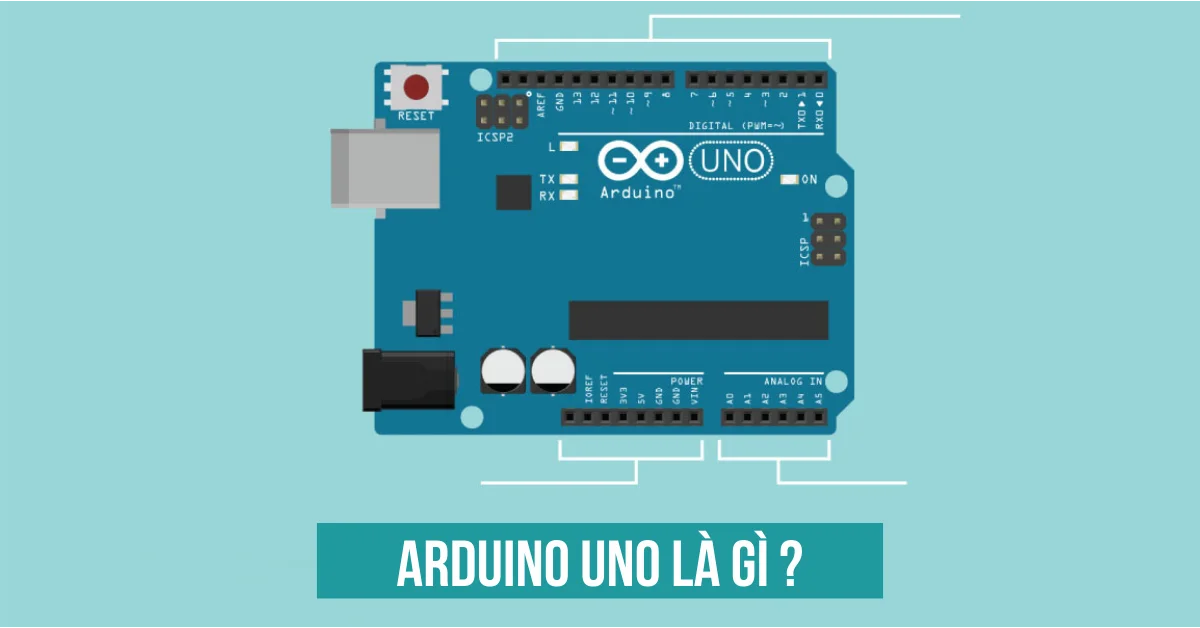

1. Tìm hiểu Arduino Uno là gì?

Arduino Uno là một bo mạch vi điều khiển mã nguồn mở, được thiết kế để giúp người dùng dễ dàng xây dựng các thiết bị điện tử tương tác. Nói một cách đơn giản, nó giống như một chiếc máy tính siêu nhỏ, có thể nhận tín hiệu từ môi trường (qua cảm biến). Cùng với đó là khả năng xử lý thông tin và điều khiển các thiết bị khác như đèn, động cơ, loa…

Điểm đặc biệt của Arduino Uno là gì không nằm ở sự phức tạp mà ở tính đơn giản và khả năng mở rộng. Bạn không cần phải là kỹ sư điện tử hay lập trình viên chuyên nghiệp mà vẫn có thể bắt đầu các dự án với Arduino Uno. Bạn có thể biến ý tưởng thành hiện thực và tạo ra những sản phẩm công nghệ hữu ích cho cuộc sống hàng ngày với niềm đam mê, sự kiên nhẫn.

2. Cấu trúc của Arduino Uno

Để hiểu rõ hơn về sức mạnh cũng như Arduino Uno là gì, chúng ta cần khám phá cấu trúc bên trong của nó. Bo mạch có kích thước chỉ bằng lòng bàn tay, thế nhưng bên trong là cả một hệ thống được thiết kế tối ưu để phục vụ cho việc lập trình và điều khiển.

2.1. Vi điều khiển

Arduino Uno được trang bị vi điều khiển ATmega328P, đây là một con chip nhỏ nhưng rất mạnh mẽ. Vi điều khiển chịu trách nhiệm xử lý mọi lệnh mà bạn lập trình như bật tắt đèn LED, điều khiển tốc độ quay của động cơ...

ATmega328P có khả năng xử lý ở tốc độ 16 MHz để đáp ứng hầu hết các tác vụ cơ bản trong các dự án DIY. Nó cũng có khả năng lưu trữ chương trình và dữ liệu tạm thời, giúp Arduino hoạt động một cách mượt mà.

2.2. Năng lượng

Arduino Uno có thể được cấp nguồn theo nhiều cách khác nhau. Bạn có thể sử dụng cáp USB để cấp điện trực tiếp từ máy tính, hoặc dùng adapter 9V–12V để cấp nguồn qua jack DC. Ngoài ra, một số dự án còn sử dụng pin để giúp Arduino hoạt động độc lập mà không cần kết nối với máy tính.

Điều thú vị là Arduino Uno có bộ ổn áp tích hợp, giúp điều chỉnh điện áp đầu vào để phù hợp với các linh kiện bên trong. Nhờ đó, bạn không cần lo lắng quá nhiều về việc chọn đúng nguồn điện – miễn là nằm trong khoảng cho phép.

2.3. Các chân năng lượng

Trên bo mạch Arduino Uno, bạn sẽ thấy một loạt các chân cắm. Đây chính là nơi bạn kết nối các thiết bị ngoại vi như cảm biến, đèn LED, động cơ… Trong đó, có một số chân chuyên dùng cho việc cấp nguồn:

- Chân 5V: Cấp điện áp 5V cho các module hoặc cảm biến.

- Chân 3.3V: Dành cho các thiết bị yêu cầu điện áp thấp hơn.

- Chân GND (Ground): Là điểm nối đất, giúp hoàn thành mạch điện.

Việc hiểu rõ chức năng của các chân này là rất quan trọng để đảm bảo kết nối chuẩn xác. Từ đó, mang lại hiệu quả cao cho các dự án và tránh gây hư hỏng thiết bị do kết nối sai quy chuẩn.

2.3. Bộ nhớ

Arduino Uno là gì còn có tổng cộng 32KB bộ nhớ flash để lưu chương trình, trong đó khoảng 0.5KB được dùng cho bootloader. Ngoài ra, bo mạch còn có 2KB SRAM để lưu trữ dữ liệu tạm thời khi chương trình đang chạy và 1KB EEPROM để lưu dữ liệu lâu dài (ngay cả khi tắt nguồn).

Mặc dù dung lượng không quá lớn nhưng bộ nhớ này vẫn đáp ứng tốt đối với các dự án cơ bản. Bạn có thể viết các chương trình điều khiển cảm biến, hiển thị thông tin, hoặc xử lý tín hiệu mà không gặp trở ngại.

2.4. Các cổng ra/vào

Arduino Uno có tổng cộng 14 chân digital I/O. Trong đó:

- 6 chân hỗ trợ xuất tín hiệu PWM, rất hữu ích khi điều khiển độ sáng đèn LED hoặc tốc độ động cơ.

- 6 chân analog input, cho phép đọc các tín hiệu tương tự như nhiệt độ, ánh sáng, độ ẩm…

Các cổng này chính là nơi Arduino “giao tiếp” với thế giới bên ngoài. Bạn có thể kết nối cảm biến chuyển động, nút nhấn, màn hình LCD, loa… và lập trình để chúng hoạt động theo ý muốn.

3. Hướng dẫn cách sử dụng Arduino Uno

Để hiểu rõ Arduino Uno là gì và không biết bắt đầu từ đâu, bạn hãy khám phá hành trình thú vị qua các bước dưới đây.

Bước 1: Cài đặt phần mềm Arduino IDE

Đây là môi trường lập trình chính thức dành cho Arduino. Bạn có thể tải miễn phí từ trang chủ Arduino. Sau khi cài đặt, bạn sẽ thấy giao diện đơn giản với khung viết mã và nút “Upload” để nạp chương trình vào bo mạch.

Bước 2: Kết nối Arduino với máy tính

Dùng cáp USB để kết nối Arduino Uno với máy tính. Khi kết nối thành công, máy tính sẽ nhận diện bo mạch và bạn có thể bắt đầu lập trình.

Bước 3: Viết chương trình đầu tiên

Một ví dụ đơn giản là bật tắt đèn LED tích hợp trên bo mạch. Chỉ với vài dòng mã, bạn đã có thể thấy đèn nhấp nháy – một cảm giác rất “đã” khi thấy sản phẩm của mình hoạt động.

cpp

void setup() {

  pinMode(13, OUTPUT);

}



void loop() {

  digitalWrite(13, HIGH);

  delay(1000);

  digitalWrite(13, LOW);

  delay(1000);

}

Bước 4: Thử nghiệm với cảm biến và module

Sau khi quen với lập trình cơ bản, bạn có thể mở rộng dự án bằng cách kết nối cảm biến nhiệt độ, module Bluetooth, màn hình OLED… Mỗi thiết bị đều có thư viện hỗ trợ và ví dụ mẫu để bạn dễ dàng tích hợp.

Bước 5: Tham gia cộng đồng Arduino

Hiện nay, có rất nhiều diễn đàn, nhóm Facebook, kênh YouTube chia sẻ dự án, hướng dẫn và giải đáp thắc mắc. Việc học hỏi từ cộng đồng sẽ giúp bạn tiến bộ nhanh hơn và tránh được những lỗi phổ biến.

Nội dung bài viết trên đây Makeblock VN đã cung cấp những kiến thức cơ bản về Arduino Uno là gì cũng như cấu trúc và hướng dẫn sử dụng. Arduino Uno luôn sẵn sàng đồng hành cùng bạn trong việc hiện thực hóa ý tưởng và tạo ra các sản phẩm hữu ích cho đời sống.
