Lắp ráp mBot Mega

1. Danh sách linh kiện

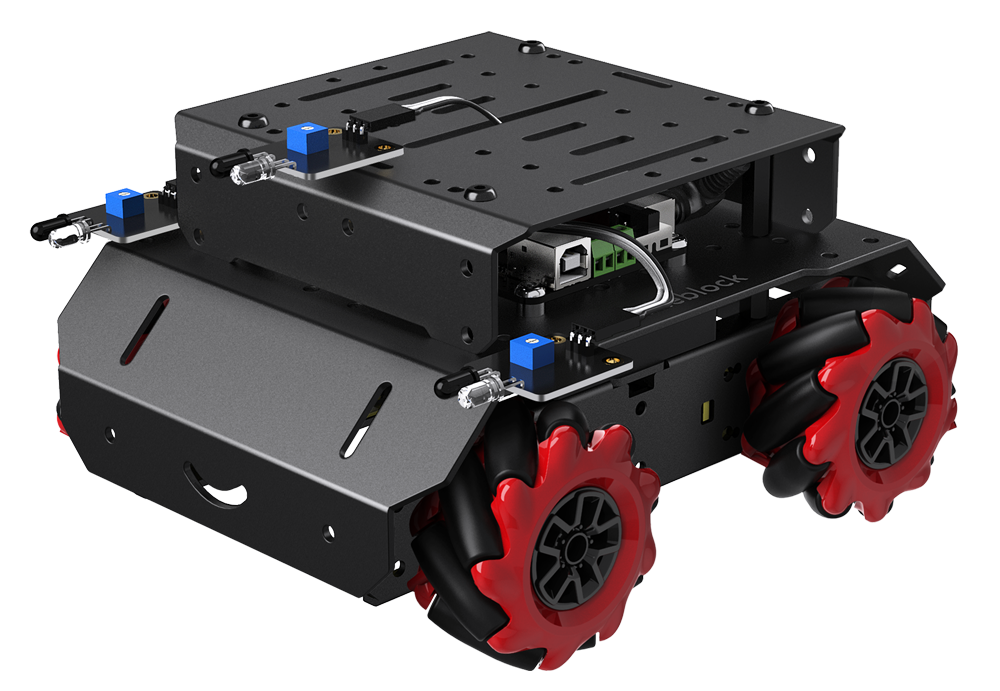

Có hơn 30 linh kiện trong mBot Mega với công nghệ gia công kim loại tấm chính xác, mang đến cấu trúc đẹp và bền, giúp lắp ráp dễ dàng hơn.

Nó hỗ trợ nhiều loại cảm biến khác nhau để có thể đạt được nhiều chức năng hơn.

Có tất cả 30 linh kiện trong mBot Mega

2. Lắp ráp

Lắp đặt các mô-đun trình điều khiển động cơ

Lắp các mô-đun điện tử vào vỏ thân xe

Lắp giá đỡ động cơ bên trái

Lắp giá đỡ động cơ bên phải

Lắp đặt cảm biến theo dõi đường dây

Kết nối giá đỡ động cơ

Lắp vỏ thân vào giá đỡ động cơ

Lắp đặt cảm biến tiệm cận IR vào vỏ trên

3. Kết nối tất cả các mô-đun điện tử với MegaPi

Chế độ kết nối 3 chân cung cấp nhiều sự tự do hơn. MegaPi tương thích với hầu hết các bộ phận điện tử 3 chân, chẳng hạn như cảm biến, dải đèn, servo, v.v.

Tiến hành kết nối các mô-đun điện tử với MegaPi

4. Kết nối cáp

Trình tự kết nối các mô-đun điện tử theo hình dưới đây

5. Kết nối động cơ

Thực hiện kết nối động cơ theo trình tự các hình dưới đây

6. Lắp giá đỡ pin (phương pháp lắp đặt ẩn)

Tiến hành lặp giá đỡ pin

Mẹo: Nếu bạn thấy khó thay pin sau khi lắp hộp đựng pin theo cách mô tả ở trên, bạn có thể lắp hộp đựng pin theo cách khác như minh họa trong hình ảnh sau.

7. Kích thước và trọng lượng của sản phẩm

Kích thước: 192 mm x 163 mm x 102 mm

Trọng lượng: 0,8 kg (không có pin)
