Hướng dẫn từ A-Z về mạch cảm biến âm thanh Ardunio cho người mới

Bạn muốn tạo thiết bị phản ứng với âm thanh một cách thông minh? Mạch cảm biến âm thanh Ardunio chính là lựa chọn lý tưởng để bắt đầu. Module này giúp bạn hiện thực hóa các dự án điều khiển bằng tiếng vỗ tay, tiếng động hoặc giọng nói. Bài viết sẽ hướng dẫn bạn từ nguyên lý hoạt động, cách kết nối cho đến viết code cơ bản.

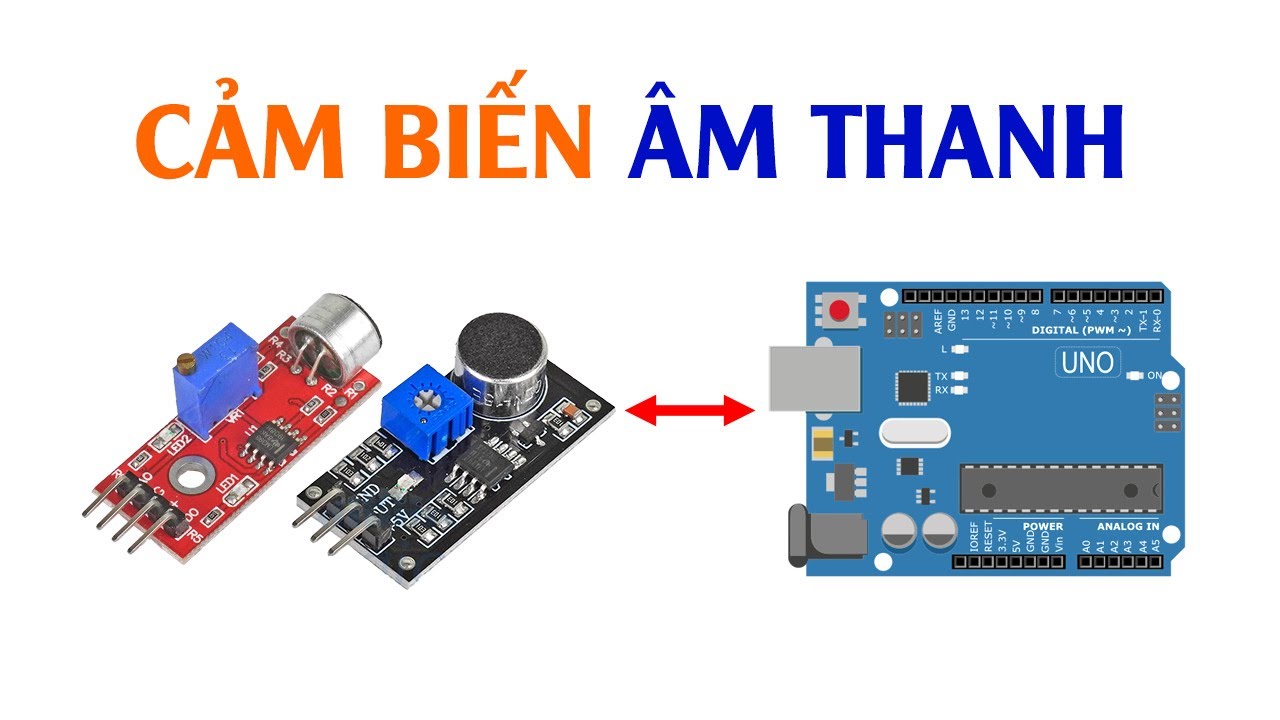

1. Cảm biến âm thanh Ardunio là gì?

Cảm biến âm thanh Ardunio là một module điện tử nhỏ gọn có khả năng phát hiện sự thay đổi âm thanh trong môi trường xung quanh. Nhờ tích hợp micro nhạy và mạch khuếch đại tín hiệu, cảm biến này phản hồi tốt với tiếng vỗ tay, tiếng nói hoặc tiếng động mạnh. Điều này giúp thiết bị trở thành một phần lý tưởng trong các dự án nhà thông minh, hệ thống an ninh hoặc robot tương tác.

Micro trên cảm biến thường là loại điện cực nhiễu (electret condenser microphone). Bên trong có một lớp màng đặc biệt có khả năng tích điện, giúp ghi nhận dao động âm thanh và chuyển thành tín hiệu điện. Khi âm thanh đạt ngưỡng, cảm biến sẽ gửi tín hiệu đến Ardunio để xử lý. Thiết bị có giá thành thấp, dễ kết nối và lập trình, phù hợp cho cả người mới học và người làm kỹ thuật chuyên sâu.

2. Khám phá nguyên lý hoạt động của Ardunio cảm biến âm thanh

Ardunio cảm biến âm thanh là một module thông minh có khả năng phản ứng linh hoạt với tín hiệu âm thanh trong môi trường. Bên trong module là một microphone hoạt động ở dải tần từ 50Hz đến 100kHz. Khi có âm thanh, micro sẽ thu lại dao động sóng âm và biến đổi chúng thành tín hiệu điện.

Tín hiệu điện này sau đó được truyền đến IC so sánh LM393, đây là một thành phần quan trọng có nhiệm vụ so sánh tín hiệu đầu vào với ngưỡng đã thiết lập. Nếu âm thanh vượt qua mức ngưỡng đó, LM393 sẽ tạo ra tín hiệu số và xuất ra chân OUT của module. Nhờ đó, Ardunio có thể đọc tín hiệu và đưa ra hành động tương ứng như bật đèn, kích hoạt còi hoặc đóng mở relay.

Đặc biệt, module có tích hợp một biến trở giúp điều chỉnh độ nhạy dễ dàng. Người dùng có thể tùy chỉnh để xác định mức âm thanh nào đủ lớn để được coi là tín hiệu hợp lệ. Hai đèn LED trên module hỗ trợ hiển thị trạng thái: một đèn báo nguồn và một đèn thông báo khi tín hiệu được kích hoạt.

Với thiết kế đơn giản nhưng hiệu quả, module hoạt động ổn định và phù hợp cho các ứng dụng. Chẳng hạn như điều khiển thiết bị bằng tiếng vỗ tay, phát hiện tiếng động lạ trong không gian yên tĩnh, hoặc hệ thống giám sát thông minh trong nhà.

3. Sơ đồ chân cảm biến âm thanh Ardunio

Một module cảm biến âm thanh Ardunio thường có ba chân kết nối, được bố trí đơn giản nhưng đóng vai trò rất quan trọng trong việc hoạt động chính xác của hệ thống.

3.1. VCC

Đây là chân cấp nguồn cho module. Cảm biến hoạt động ổn định trong khoảng điện áp từ 3.3V đến 5V, thích hợp với hầu hết các dòng Ardunio như Uno, Nano hoặc Mega.

3.2. GND

Đây là chân nối đất, dùng để hoàn thành mạch điện. Bạn cần đảm bảo kết nối đúng GND với Ardunio để tránh sai lệch tín hiệu.

3.3. OUT

Đây là cổng xuất tín hiệu dạng digital, dùng để gửi thông tin về trạng thái âm thanh mà cảm biến phát hiện được. Trong điều kiện không có âm thanh, OUT ở mức CAO (HIGH).

Khi cảm biến phát hiện âm thanh vượt ngưỡng, tín hiệu chuyển sang mức THẤP (LOW). Tín hiệu từ OUT có thể được đưa trực tiếp đến các chân digital của Ardunio hoặc kết nối với relay để điều khiển thiết bị ngoại vi như đèn, còi, hoặc động cơ nhỏ.

4. Cách kết nối mạch cảm biến âm thanh Ardunio

Để bắt đầu dự án với mạch cảm biến âm thanh Ardunio, bạn chỉ cần chuẩn bị một vài linh kiện cơ bản, dễ tìm và dễ lắp đặt. Dưới đây là danh sách phần cứng cần thiết:

Tên linh kiện	Số lượng

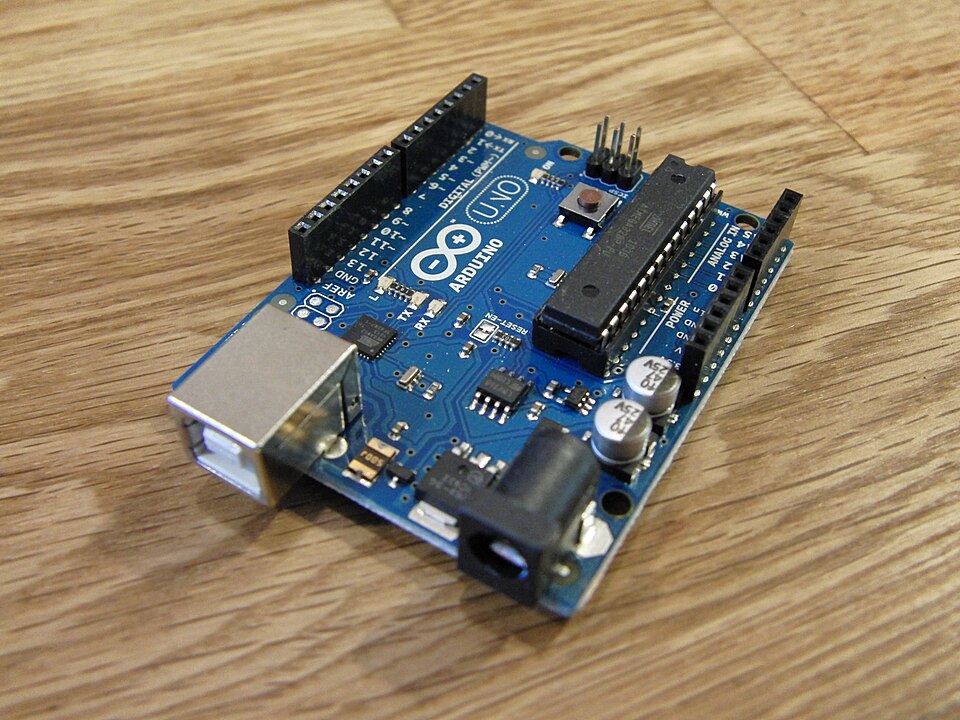

Ardunio Uno R3	1
Cảm biến âm thanh	1
Dây nối Jumper	1 bộ
Breadboard	1
Relay 5V DC	1

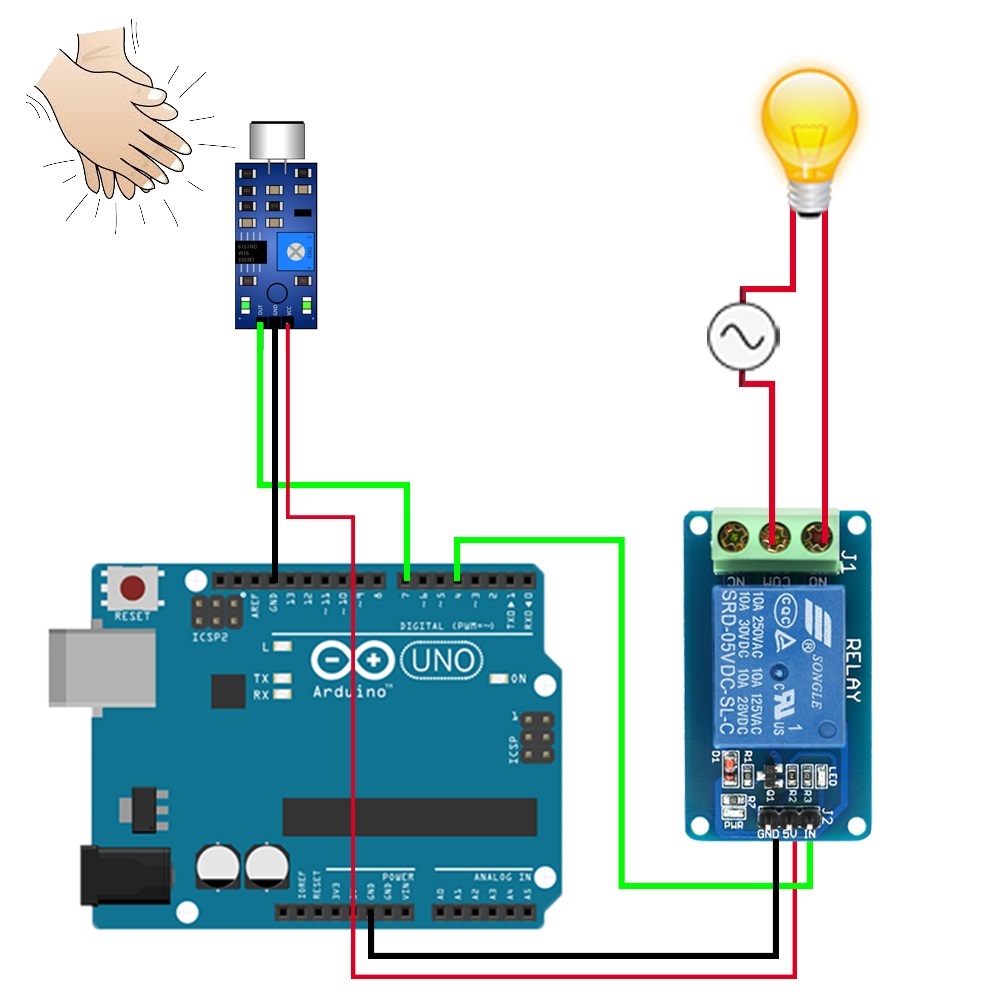

Sau khi chuẩn bị đủ linh kiện, bạn tiến hành kết nối theo hướng dẫn sau:

- Chân VCC trên module cảm biến nối với chân 5V của Ardunio.

- Chân GND kết nối trực tiếp với chân GND tương ứng trên board Ardunio để đảm bảo mạch hoạt động ổn định.

- Chân OUT (tín hiệu) nối với chân Digital 8 trên bo Ardunio Uno.

5. Code cảm biến âm thanh Ardunio

Dưới đây là một ví dụ đơn giản giúp bạn kiểm tra khả năng phát hiện âm thanh của module bằng code cảm biến âm thanh Ardunio. Khi module nhận diện được tiếng vỗ tay hoặc âm thanh đủ lớn, Ardunio sẽ in ra thông báo trong cửa sổ Serial Monitor. Đoạn mã sử dụng chân kỹ thuật số để nhận tín hiệu và có thêm bộ lọc thời gian nhằm tránh nhiễu từ những âm thanh ngẫu nhiên.

#define sensorPin 8

unsigned long lastEvent = 0;

void setup() {

    pinMode(sensorPin, INPUT);

    Serial.begin(9600);

}

void loop() {

    int sensorData = digitalRead(sensorPin);

    if (sensorData == LOW) {

        if (millis() - lastEvent > 25) {

            Serial.println("Clap detected!");

        }

        lastEvent = millis();

    }

}

Đoạn mã này sử dụng hàm millis() để kiểm tra khoảng cách thời gian giữa hai lần phát hiện âm thanh, đảm bảo chỉ những tiếng vỗ tay thực sự mới được ghi nhận. Bạn có thể tùy chỉnh khoảng thời gian hoặc thay đổi hành động trong Serial.println() để thực hiện các chức năng khác như bật tắt đèn, kích hoạt relay hay phát âm thanh phản hồi.

Mạch cảm biến âm thanh Ardunio nổi bật với khả năng phát hiện âm thanh nhanh và độ nhạy cao. Nhờ dễ dàng lập trình, nó trở thành giải pháp lý tưởng cho các dự án nhà thông minh, hệ thống báo động hoặc điều khiển thiết bị bằng tiếng vỗ tay. Nếu bạn đang tìm kiếm module chính hãng, hoạt động ổn định, giá tốt, hãy liên hệ ngay Makeblock để được tư vấn và cung cấp sản phẩm chất lượng.
