Tìm hiểu mô đun cảm biến ánh sáng là gì và cách ứng dụng

Nhiều người khi bước vào lĩnh vực điện tử thường thắc mắc mô đun cảm biến ánh sáng là gì và vai trò của thiết bị này trong các mạch điều khiển tự động. Module hoạt động dựa trên khả năng nhận biết sự thay đổi cường độ ánh sáng và chuyển đổi thành tín hiệu điện, giúp hệ thống phản hồi nhanh theo môi trường. Nhờ đặc tính đơn giản, dễ kết nối và độ ổn định cao, thiết bị được ứng dụng rộng rãi trong chiếu sáng thông minh, mô hình học tập, robot và nhiều hệ thống tự động hóa hiện đại.

1. Tìm hiểu mô đun cảm biến ánh sáng?

Khi tìm hiểu mô đun cảm biến ánh sáng là gì, có thể hình dung đây là một dạng linh kiện điện tử dùng để nhận biết cường độ ánh sáng thông qua sự thay đổi điện trở. Bên trong mô-đun, quang trở được chế tạo từ vật liệu bán dẫn có trở kháng rất lớn khi đặt trong môi trường tối, có thể lên đến vài MΩ. Tuy nhiên, khi ánh sáng chiếu vào, các photon mang đủ năng lượng sẽ giải phóng electron, khiến vật liệu dẫn điện tốt hơn và điện trở giảm xuống chỉ còn vài trăm Ω.

Nhờ cơ chế dựa trên hiệu ứng quang điện này, cảm biến phản hồi nhanh với sự thay đổi ánh sáng xung quanh. Mô-đun thường có độ chính xác ổn định, giúp ứng dụng trong các hệ thống tự động như bật tắt đèn, đo sáng, hay thiết bị IoT.

2. Thông số kỹ thuật của mô đun cảm biến ánh sáng

Khi tìm hiểu mô đun cảm biến ánh sáng là gì, bộ thông số kỹ thuật đóng vai trò quan trọng giúp người dùng xác định sự phù hợp với từng hệ thống điều khiển. Module được thiết kế nhỏ gọn, hoạt động ổn định và tích hợp đầy đủ các thành phần hỗ trợ đo lường ánh sáng một cách chính xác. Dưới đây là những thông số nổi bật của mô đun cảm biến ánh sáng:

• Điện áp hoạt động: 3.3V – 5V, tương thích với hầu hết vi điều khiển.
• Kích thước PCB: 3cm × 1.6cm, dễ bố trí trong các dự án nhỏ.
• Đèn LED xanh: Hiển thị trạng thái nguồn và mức ánh sáng nhận được.
• IC so sánh: LM393 giúp tăng độ ổn định cho tín hiệu đầu ra.
• VCC: Cấp nguồn từ 3.3V đến 5V.
• GND: Mốc 0V – chân âm của mạch.
• DO: Tín hiệu số (0 – 1) dựa trên ngưỡng ánh sáng.
• AO: Tín hiệu analog phản ánh cường độ sáng thực tế.

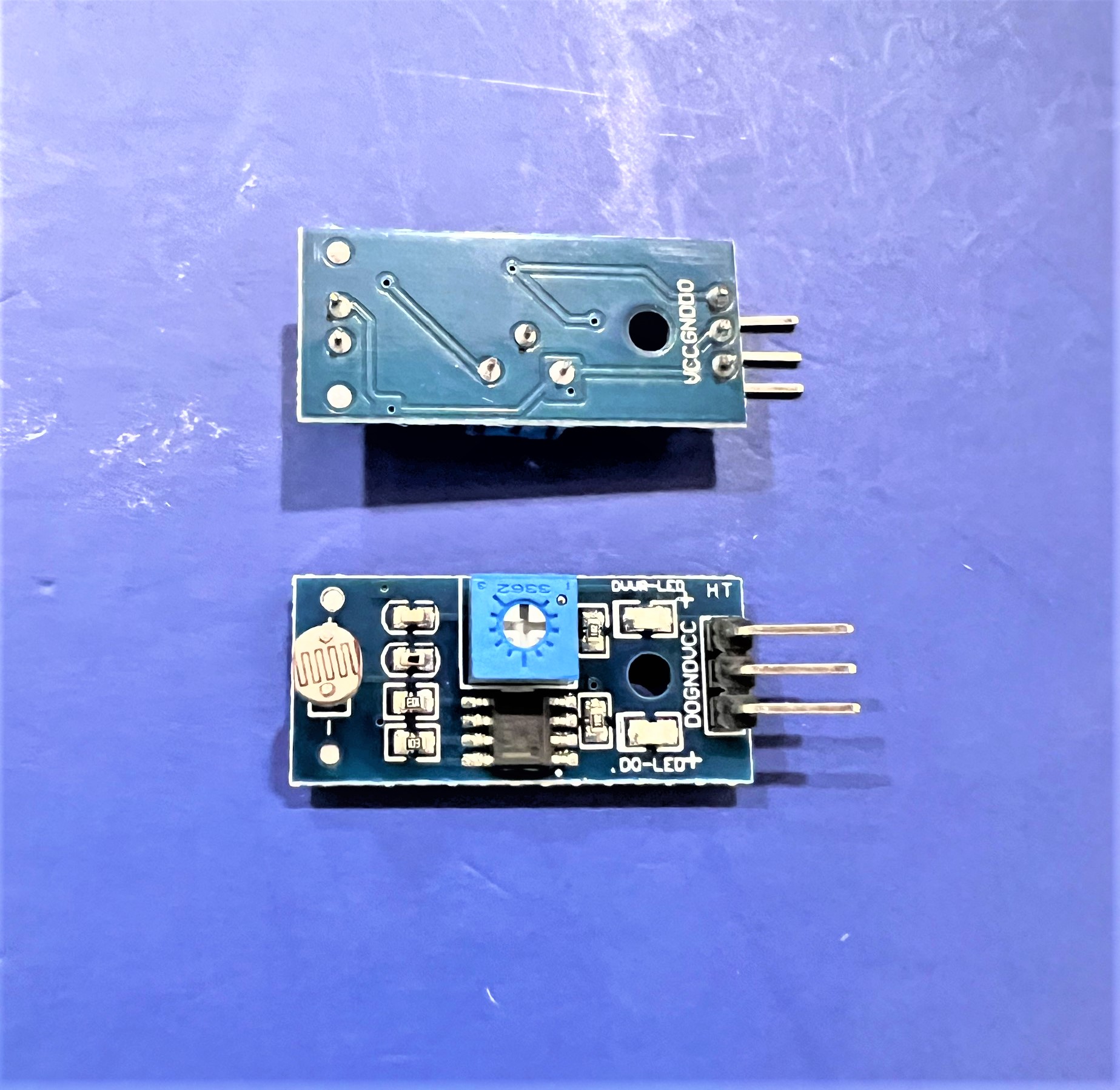

Mô tả sơ đồ chân của module:

• AO: Xuất tín hiệu analog liên tục theo mức độ ánh sáng.
• DO: Xuất tín hiệu digital sau khi xử lý qua IC LM393.
• GND: Kết nối chân mass, đảm bảo dòng điện ổn định.
• VCC: Cấp nguồn cho module trong phạm vi định mức.

3. Nguyên lí hoạt động của mô đun cảm biến ánh sáng

Để hiểu rõ cơ chế vận hành, trước hết cần nắm bản chất cảm biến quang và cách tín hiệu được xử lý bên trong module. Khi phân tích mô đun cảm biến ánh sáng là gì, có thể thấy thiết bị này hoạt động dựa trên sự thay đổi điện trở của quang trở trước tác động của ánh sáng.

3.1. Trong điều kiện môi trường tối

Trong điều kiện môi trường tối, điện trở của quang trở tăng cao, khiến ngõ ra digital chuyển sang mức 1. Mức tín hiệu này tác động đến transistor C1815, làm cực base nhận dòng kích và dẫn điện qua cực collector - emitter, từ đó đèn LED được cấp dòng và phát sáng.

3.2. Khi điều kiện có ánh sáng mạnh

Ngược lại, khi ánh sáng mạnh chiếu vào cảm biến, giá trị điện trở của quang trở giảm xuống. Tín hiệu đầu ra chuyển về mức 0, dẫn đến transistor không được kích mở. Dòng điện không thể đi qua cực collector, khiến đèn LED tắt hoàn toàn.

Chu trình chuyển đổi giữa hai trạng thái sáng - tối diễn ra liên tục và phản hồi nhanh, giúp module thích hợp cho các ứng dụng tự động hóa cần độ chính xác cao. Nhờ nguyên lý này, người dùng có thể tạo ra nhiều mạch điều khiển ánh sáng linh hoạt và dễ triển khai trong thực tế.

4. Những công dụng của mô đun cảm biến ánh sáng

Khi hiểu rõ mô đun cảm biến ánh sáng là gì, người dùng có thể khai thác thiết bị này trong nhiều mô hình thực tế. Module giúp nhận biết sự thay đổi cường độ ánh sáng để tạo ra các phản hồi tự động, nhờ đó hỗ trợ tốt cho các dự án từ đơn giản đến nâng cao. Một số ứng dụng nổi bật gồm:

• Chế tạo đèn ngủ tự bật khi trời tối, phù hợp với phòng trẻ em hoặc khu vực cần chiếu sáng nhẹ.
• Tạo xe dò line hoặc robot phản ứng ánh sáng, tận dụng tín hiệu thay đổi để điều hướng.
• Đo và theo dõi cường độ ánh sáng môi trường, phục vụ học tập, thí nghiệm hoặc các hệ thống IoT.

Ứng dụng tín hiệu digital trong điều khiển đèn:

• DO xuất mức 1 khi ánh sáng giảm xuống dưới ngưỡng cài đặt.
• Tín hiệu này có thể kết hợp với transistor NPN để điều khiển đèn LED, giúp tạo ra mạch đèn tự sáng khi trời tối.
• Biến trở tích hợp cho phép điều chỉnh mức ánh sáng kích hoạt, giúp người dùng tùy chỉnh thời điểm đèn bật sao cho phù hợp nhu cầu sử dụng.

Hiểu rõ mô đun cảm biến ánh sáng là gì giúp người dùng chủ động lựa chọn giải pháp tự động hóa phù hợp cho học tập và thực hành kỹ thuật. Thiết bị hoạt động ổn định, dễ tích hợp và mang lại hiệu quả cao trong các mô hình chiếu sáng thông minh. Với các bộ STEAM của Makeblock, việc ứng dụng cảm biến ánh sáng trở nên đơn giản hơn, giúp học sinh tiếp cận nhanh hơn và phát triển tư duy sáng tạo.
