Hướng dẫn chi tiết về sơ đồ mạch cảm biến âm thanh

Cảm biến âm thanh là thiết bị hữu ích trong nhiều ứng dụng như cảnh báo, điều khiển đèn hay thiết bị thông minh. Để hiểu và tự tay lắp ráp mạch, bạn cần nắm rõ sơ đồ mạch cảm biến âm thanh. Bài viết này sẽ hướng dẫn chi tiết từ linh kiện đến cách kết nối, giúp bạn dễ dàng hoàn thành mạch chỉ trong vài bước đơn giản.

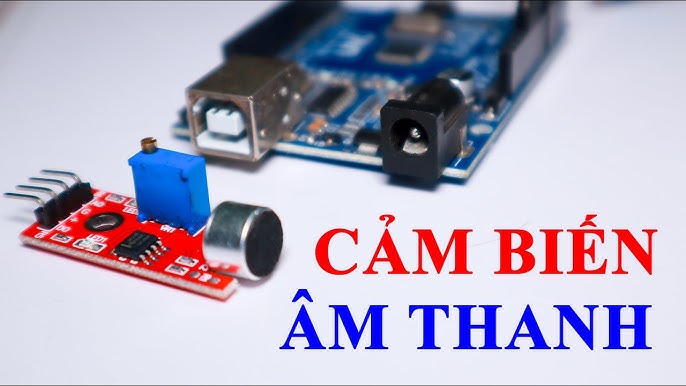

1. Cấu tạo chi tiết của cảm biến âm thanh

Cảm biến âm thanh được thiết kế từ nhiều bộ phận chuyên biệt, phối hợp với nhau để thu và xử lý tín hiệu âm. Dưới đây là các thành phần chính thường thấy trong cấu tạo cảm biến âm:

- Lớp màng thu âm (Diaphragm): Đây là phần tiếp xúc trực tiếp với sóng âm từ môi trường. Màng thu có thể được làm từ vật liệu nhạy như kim loại mỏng, polymer mềm hoặc hợp chất gốm, cho phép rung động linh hoạt khi có áp suất âm thanh tác động.

- Khu vực cảm ứng điện (Electrode): Gắn liền với màng thu, bộ phận này thu nhận chuyển động cơ học và tạo ra tín hiệu điện. Vật liệu dẫn điện như đồng hoặc bạc thường được sử dụng để đảm bảo hiệu quả dẫn truyền.

- Bộ chuyển đổi và xử lý tín hiệu: Sau khi thu được tín hiệu, mạch tích hợp sẽ thực hiện các bước như khuếch đại, lọc nhiễu và chuyển đổi tín hiệu từ dạng tương tự sang dạng số. Điều này cho phép cảm biến cung cấp dữ liệu chính xác cho hệ thống xử lý.

- Vỏ bảo vệ: Một lớp vỏ cứng cáp giúp bảo vệ các linh kiện khỏi tác động vật lý và môi trường như bụi, ẩm hoặc nhiễu điện từ.

Mỗi linh kiện đóng vai trò quan trọng trong sơ đồ mạch cảm biến âm thanh, giúp đảm bảo mạch hoạt động ổn định. Những thành phần trên kết hợp tạo nên một mạch cảm biến hiệu quả, đảm bảo hoạt động ổn định trong nhiều điều kiện khác nhau.

Hướng dẫn chi tiết về sơ đồ mạch cảm biến âm thanh

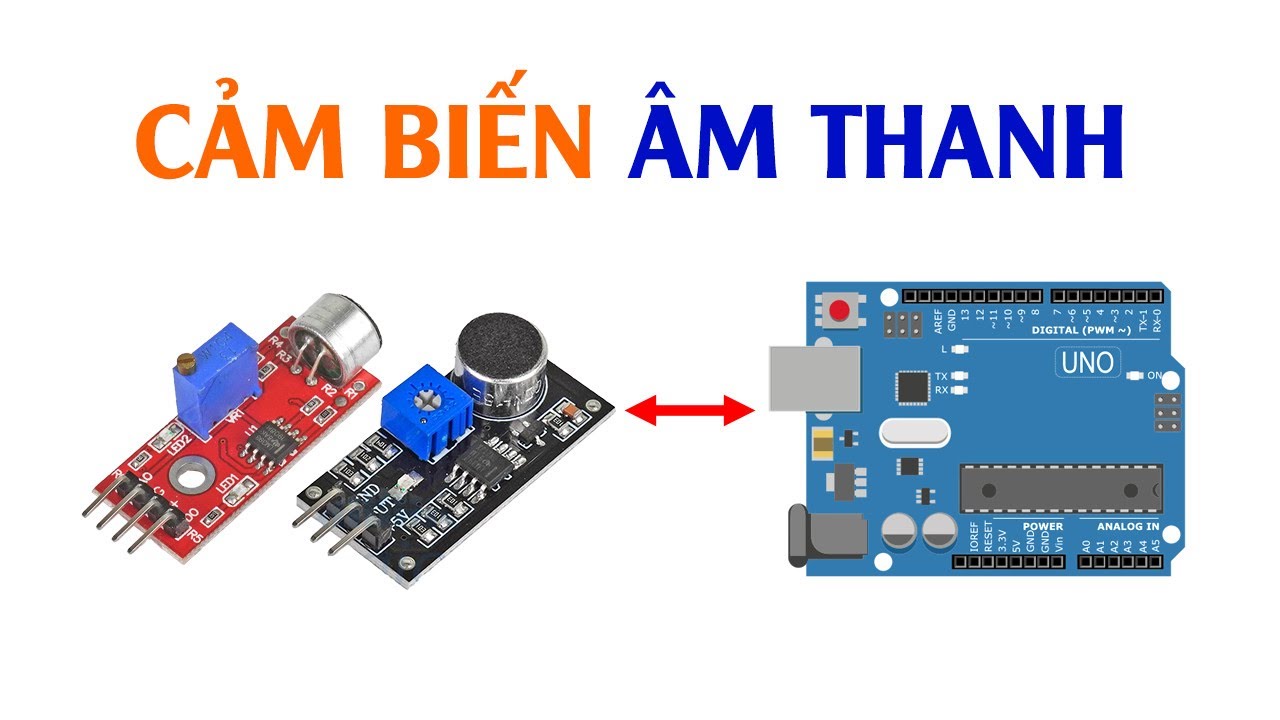

2. Sơ đồ mạch cảm biến âm thanh cơ bản

Một trong những cách tiếp cận dễ nhất để hiểu hoạt động của cảm biến âm thanh là bắt đầu từ cấu trúc mạch cơ bản. Với mục tiêu tiết kiệm chi phí và dễ thao tác, mạch này thường sử dụng những linh kiện đơn giản, phổ biến và dễ lắp ráp trên breadboard.

Trung tâm của mạch là micro electret, có nhiệm vụ chuyển đổi sóng âm thành tín hiệu điện yếu. Tín hiệu này sau đó được dẫn qua một tụ điện, loại bỏ tạp âm DC và giữ lại phần biến thiên theo tần số âm thanh.

Tiếp theo, dòng tín hiệu được đưa tới transistor. Đây là linh kiện giúp khuếch đại tín hiệu yếu từ micro thành dòng đủ lớn để điều khiển thiết bị đầu ra. Tùy vào ứng dụng, thiết bị đầu ra có thể là đèn LED phát sáng khi có âm thanh hoặc một relay đóng ngắt dòng điện cho tải nặng hơn.

Tóm tắt sơ đồ mạch cảm biến âm thanh tổng quan như sau: Tín hiệu âm thanh → micro → tụ điện → transistor → LED bật sáng hoặc relay kích hoạt. Với cách bố trí mạch trực quan, bạn có thể dễ dàng theo dõi luồng tín hiệu từ đầu vào đến đầu ra.

Hướng dẫn chi tiết về sơ đồ mạch cảm biến âm thanh

Một sơ đồ mạch cảm biến âm thanh đơn giản thường thể hiện rõ từng bước truyền tín hiệu và mối liên kết giữa các linh kiện. Như vậy giúp người mới bắt đầu dễ dàng thực hành và tùy biến theo nhu cầu.

3. Hướng dẫn làm mạch cảm biến âm thanh đơn giản

Tự tay lắp ráp một mạch cảm biến âm thanh đơn giản giúp bạn hiểu rõ hơn về nguyên lý hoạt động của các thiết bị điện tử tương tác với âm thanh. Dưới đây là hướng dẫn chi tiết để bạn có thể thực hiện tại nhà chỉ với vài linh kiện cơ bản.

3.1. Chuẩn bị linh kiện

Để tạo một mạch đơn giản, bạn cần chuẩn bị đầy đủ các linh kiện cần thiết:

- 1 micro electret loại nhỏ.

- 1 transistor NPN (thường dùng BC547 hoặc tương đương).

- 1 tụ điện (10uF).

- 2 điện trở (1kΩ và 10kΩ).

- 1 LED (hoặc relay nếu điều khiển thiết bị khác).

- Breadboard hoặc bảng mạch in.

- Dây nối và nguồn điện 5V.

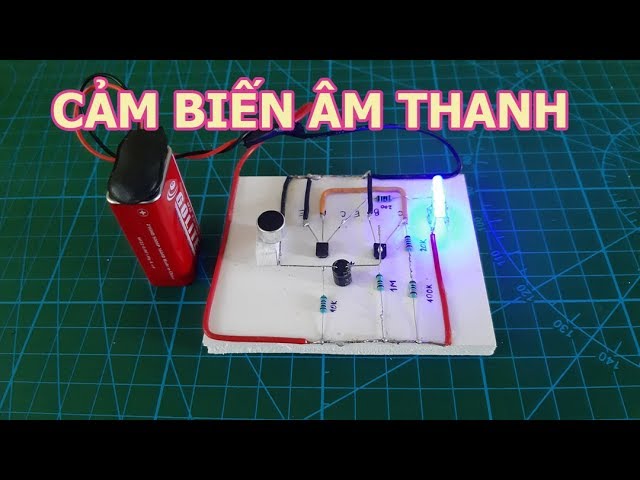

3.2. Cách lắp ráp mạch

Sau khi có đầy đủ linh kiện, hãy bắt đầu lắp theo các bước sau đây. Mỗi bước nên được thực hiện cẩn thận để đảm bảo độ chính xác, giúp mạch cảm biến âm thanh hoạt động ổn định.

- Gắn micro electret vào breadboard, chú ý phân biệt cực dương và âm.

- Nối tụ điện từ đầu micro sang chân base của transistor.

- Gắn điện trở 10kΩ giữa chân base và mass để ổn định tín hiệu.

- Gắn điện trở 1kΩ từ chân collector đến cực dương nguồn.

- Nối LED (hoặc relay) từ chân collector ra mass, nhớ đảo cực đúng chiều.

- Cấp nguồn 5V vào mạch để kiểm tra.

Hướng dẫn chi tiết về sơ đồ mạch cảm biến âm thanh

3.3. Kiểm tra hoạt động

Sau khi lắp ráp xong, hãy tạo một âm thanh như tiếng vỗ tay hoặc tiếng gõ bàn gần micro. Nếu mạch hoạt động đúng, LED sẽ phát sáng hoặc relay sẽ được kích hoạt. Bạn có thể tinh chỉnh độ nhạy bằng cách thay đổi giá trị điện trở hoặc tụ điện.

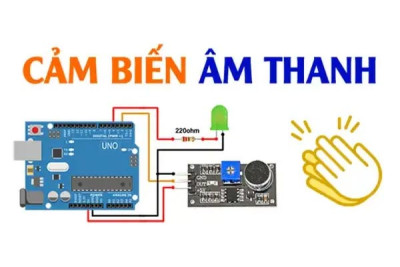

3.4. Tham khảo sơ đồ mạch

Để dễ theo dõi, bạn nên quan sát thêm một sơ đồ mạch cảm biến âm thanh minh họa. Sơ đồ giúp hình dung luồng tín hiệu từ micro đến đầu ra, từ đó thuận tiện hơn khi lắp đặt hoặc xử lý sự cố nếu mạch không hoạt động.

Việc hiểu và thực hành theo sơ đồ mạch cảm biến âm thanh giúp bạn dễ dàng ứng dụng công nghệ vào cuộc sống hàng ngày. Dù bạn là người mới học điện tử hay đã có kinh nghiệm, mạch cảm biến âm thanh vẫn là lựa chọn thú vị để khám phá. Nếu bạn đang tìm kiếm linh kiện chất lượng hoặc bộ kit sẵn sàng sử dụng, hãy liên hệ ngay với Makeblock để được tư vấn và hỗ trợ nhanh chóng.
