Tìm hiểu về sơ đồ nguyên lý mạch cảm biến ánh sáng

Cảm biến ánh sáng là thành phần quan trọng trong các hệ thống tự động như đèn thông minh, rèm tự đóng mở hay robot dò sáng. Để bắt đầu với các dự án Arduino, việc hiểu rõ sơ đồ nguyên lý mạch cảm biến ánh sáng là rất cần thiết. Bài viết này sẽ giúp bạn nắm vững cách kết nối linh kiện, nguyên lý hoạt động cũng như các ứng dụng thực tế thông qua phân tích trực quan và dễ áp dụng.

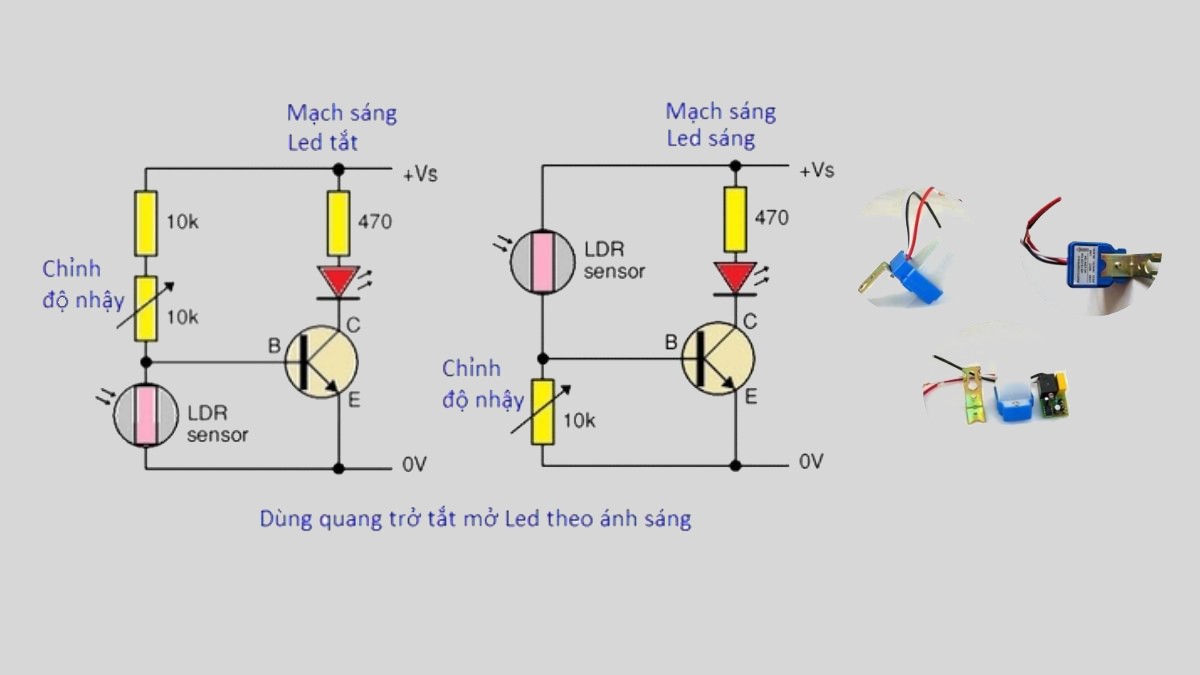

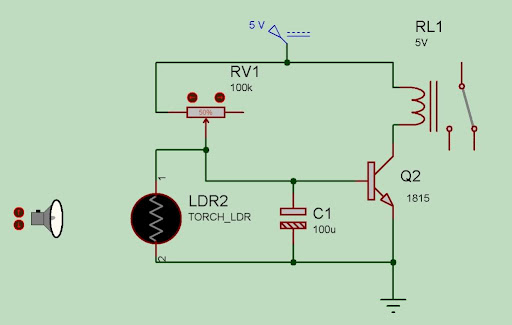

1. Phân tích sơ đồ mạch cảm biến ánh sáng

Để hiểu rõ cơ chế hoạt động của mạch cảm biến ánh sáng, hãy xem xét các thành phần chính trong sơ đồ mạch cảm biến ánh sáng:

- LDR (Light Dependent Resistor): Cảm biến chính, thay đổi điện trở theo cường độ ánh sáng. Ánh sáng mạnh làm điện trở giảm, ánh sáng yếu làm điện trở tăng.

- Điện trở phụ: Thường dùng giá trị 10kΩ, kết hợp với LDR tạo thành cầu phân áp để chia điện áp đầu vào.

- Arduino (Uno hoặc Nano): Đọc tín hiệu từ điểm giao giữa LDR và điện trở thông qua chân analog (A0) và xử lý giá trị đó bằng phần mềm.

- Nguồn điện 5V: Cấp nguồn cho toàn bộ mạch, đảm bảo hoạt động ổn định.

- Thiết bị đầu ra: Có thể là đèn LED, relay hoặc mô-tơ, được điều khiển dựa trên giá trị ánh sáng đo được.

Nhìn vào sơ đồ nguyên lý mạch cảm biến ánh sáng, ta thấy một cấu trúc đơn giản nhưng rất hiệu quả. Chỉ cần vài linh kiện là có thể tạo ra những ứng dụng hữu ích trong đời sống hằng ngày. Phân tích đúng mạch giúp lập trình chính xác hơn và tránh lỗi khi thi công thực tế. Đây chính là điểm khởi đầu cho mọi dự án cảm biến ánh sáng thành công.

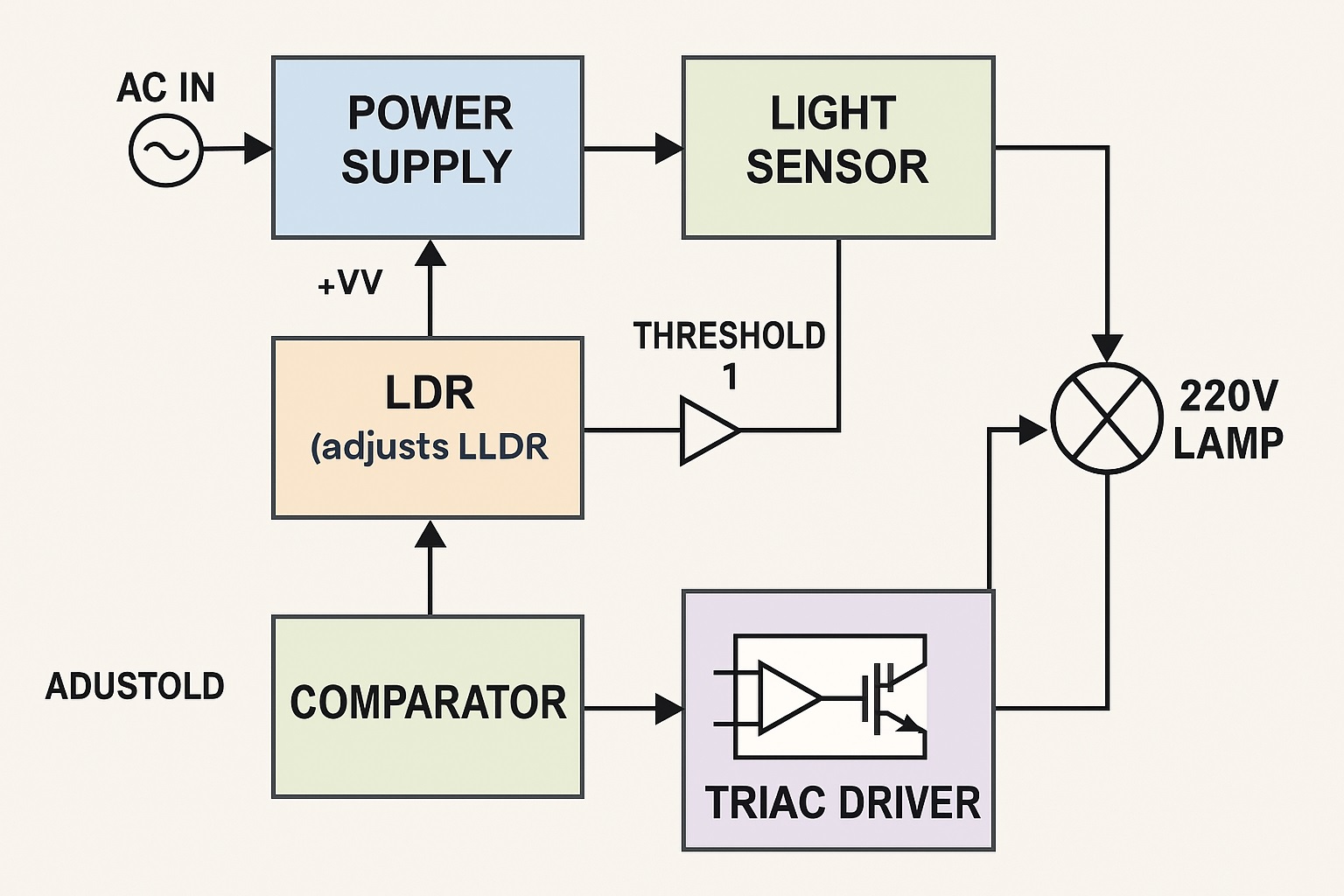

2. Khám phá sơ đồ khối mạch cảm biến ánh sáng

Để dễ hình dung toàn bộ quá trình hoạt động, sơ đồ khối mạch cảm biến ánh sáng được chia thành các phần chính sau:

- Khối cảm biến: Gồm LDR là thành phần chủ chốt, có nhiệm vụ phát hiện mức độ ánh sáng và tạo ra sự thay đổi điện áp đầu vào.

- Khối xử lý: Arduino đóng vai trò trung tâm. Nó tiếp nhận tín hiệu từ cảm biến, sau đó xử lý và đưa ra quyết định phù hợp.

- Khối điều khiển: Bao gồm các thiết bị như LED, relay, còi hoặc mô tơ, hoạt động dựa trên tín hiệu từ Arduino.

- Khối hiển thị (tùy chọn): Có thể sử dụng màn hình LCD hoặc module LED để hiển thị giá trị ánh sáng đo được.

- Khối nguồn: Cung cấp điện năng ổn định cho toàn bộ mạch, thường là 5V từ cổng USB hoặc adapter.

Việc chia hệ thống thành từng khối riêng biệt giúp quá trình thiết kế trở nên rõ ràng hơn. Nhờ đó, việc lắp ráp và bảo trì cũng nhanh chóng và hiệu quả hơn.

3. Ứng dụng thực tiễn của mạch cảm biến ánh sáng

Cảm biến ánh sáng là một trong những linh kiện phổ biến nhất trong các hệ thống tự động ngày nay. Chỉ với vài thao tác kết nối đơn giản, bạn đã có thể áp dụng vào nhiều lĩnh vực từ dân dụng đến công nghiệp. Dưới đây là những ứng dụng nổi bật, được triển khai thực tế dựa trên hoạt động của sơ đồ nguyên lý mạch cảm biến ánh sáng:

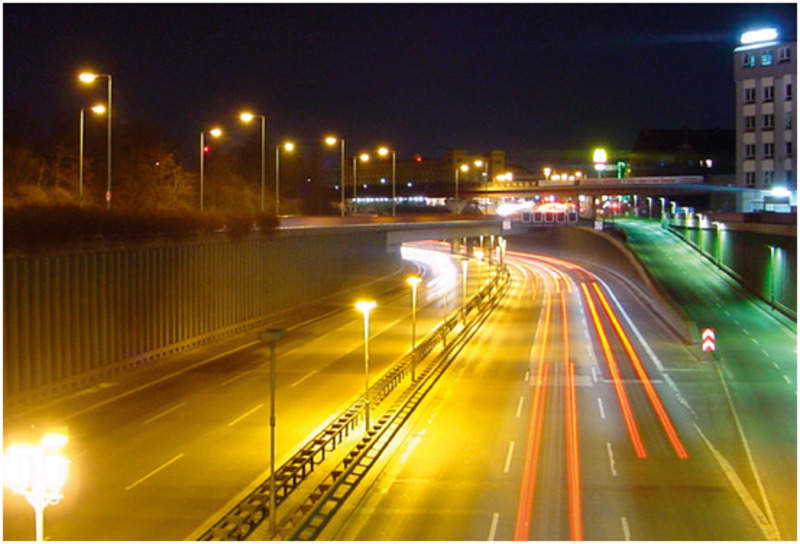

3.1. Hệ thống chiếu sáng tự động khi trời tối

Ứng dụng này thường thấy ở các khu dân cư, công viên hoặc sân vườn. Khi ánh sáng môi trường giảm xuống dưới mức định sẵn, đèn sẽ tự động bật. Điều này giúp tiết kiệm điện và giảm công việc thủ công.

LDR được đặt ở vị trí dễ nhận ánh sáng trời. Arduino sẽ giám sát liên tục giá trị cảm biến và truyền lệnh bật đèn qua relay. Khi trời bắt đầu sáng trở lại thì lúc đó đèn sẽ tự động tắt nhờ hệ thống hoạt động 24/7 mà không cần can thiệp từ con người.

3.2. Cửa sổ thông minh điều chỉnh rèm

Trong nhà thông minh, cảm biến ánh sáng đóng vai trò giúp kiểm soát ánh sáng tự nhiên. Khi trời nắng gắt, rèm cửa sẽ tự động kéo lại để giảm nhiệt độ phòng. Ngược lại, khi ánh sáng dịu đi, rèm có thể mở ra để tận dụng ánh sáng trời. Một mô-tơ nhỏ điều khiển dây kéo rèm được kích hoạt qua tín hiệu từ Arduino. Giải pháp này không chỉ tiện lợi mà còn tiết kiệm điện năng khi kết hợp với hệ thống làm mát trong nhà.

3.3. Hệ thống cảnh báo khi ánh sáng giảm đột ngột

Trong các khu vực yêu cầu ánh sáng ổn định như phòng thí nghiệm, nhà kho hoặc khu vực giám sát an ninh, việc ánh sáng giảm đột ngột có thể là dấu hiệu bất thường. Hệ thống sử dụng cảm biến ánh sáng để theo dõi liên tục. Nếu ánh sáng đột ngột yếu đi, còi báo động sẽ kích hoạt hoặc gửi cảnh báo đến điện thoại người quản lý. Giải pháp này dễ triển khai và có tính ứng dụng cao trong việc bảo vệ tài sản hoặc phát hiện sự cố điện.

3.4. Robot theo ánh sáng

Robot mini điều hướng theo nguồn sáng là dự án thú vị, thường được ứng dụng trong giáo dục STEM. Hai cảm biến ánh sáng gắn ở phía trước robot sẽ giúp nó xác định hướng có nhiều ánh sáng hơn. Khi một bên nhận được nhiều ánh sáng, robot sẽ di chuyển về hướng đó. Cơ chế hoạt động mô phỏng hành vi hướng sáng của sinh vật, giúp học sinh dễ hiểu nguyên lý điều khiển bằng vi xử lý. Ngoài ra, robot cũng có thể lập trình để tránh ánh sáng, phù hợp với các mục tiêu khác nhau.

Việc hiểu rõ sơ đồ nguyên lý mạch cảm biến ánh sáng là bước đầu để bạn làm chủ các dự án điện tử với Arduino, bao gồm những ứng dụng đơn giản đến hệ thống tự động hóa thông minh. Nếu bạn đang tìm mua linh kiện chất lượng để bắt đầu, hãy liên hệ ngay Makeblock - địa chỉ cung cấp giải pháp và thiết bị Arduino uy tín, giá tốt, hỗ trợ tận tâm.
