Trường hợp 5 - Đèn LED phát sáng

Phần 1: Mục tiêu

Sau khi bạn tải chương trình lên, đèn LED RGB trên mô-đun RGB được kết nối với chân A13 trên MegaPi sẽ nhấp nháy, trông giống như đang thở.

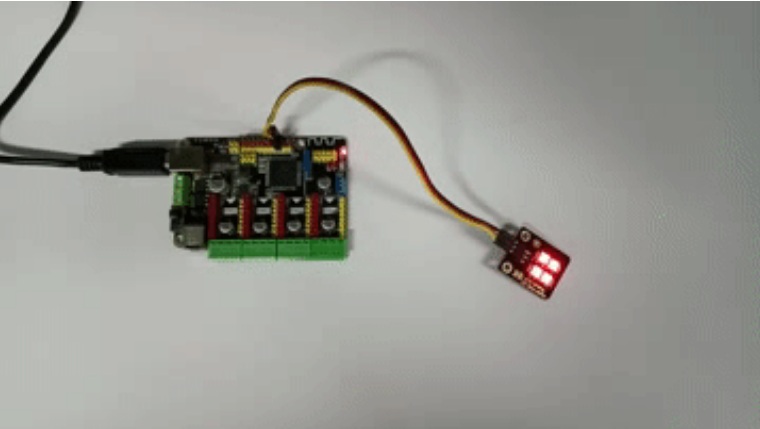

Đèn LED RGB nhấp nháy trông giống như đang thở

Phần 2: Chuẩn bị

• MegaPi x 1
• Mô-đun RGB x 1
• Jumper 3 chân x 1
• Cáp USB x 1
• Máy tính có kết nối mạng x 1

Kết nối MegaPi với máy tính bằng cáp, kết nối mô-đun RGB với MegaPi bằng Jumper. Mở mBlock 5 (máy khách PC hoặc phiên bản web), nhấp vào +add, chọn mBot Mega từ Thư viện thiết bị (Device Library), nhấp vào Kết nối (Connect) và chọn chế độ Tải lên (Upload).

Kết nối mô-đun RGB với MegaPi thông qua Jumper

Tiến hành các thao tác kết nối trên mBlock 5

Phần 3: Lập trình

Thay đổi độ sáng của đèn LED RGB từ 0 đến 100% rồi từ 100% đến 0, tạo hiệu ứng thở.

Lập trình để thay đổi độ sáng của đèn LED RGB từ 0 đến 100% và ngược lại

Phần 4: Thực hành

1. Thử thay đổi màu sáng của đèn LED RGB.

2. Thử thay đổi tần số nhấp nháy của đèn LED RGB.
