Hướng dẫn cách lắp mạch cảm biến ánh sáng đơn giản, dễ thực hiện

Bạn đang tìm hiểu cách lắp mạch cảm biến ánh sáng với Arduino cho các ứng dụng tự động hóa đơn giả? Bài viết này sẽ giúp bạn nắm rõ từ việc chuẩn bị linh kiện, nguyên lý hoạt động đến cách lập trình hiệu quả. Hãy cùng bắt đầu tạo nên một hệ thống cảm biến thông minh chỉ với vài bước cơ bản qua nội dung dưới đây.

1. Linh kiện cần chuẩn bị để thực hiện cách lắp mạch cảm biến ánh sáng Arduino

Để bắt đầu chế tạo một dự án tự động thú vị cùng Arduino, bạn cần chuẩn bị một vài linh kiện cơ bản. Mỗi thành phần đều đóng vai trò quan trọng trong việc cảm nhận và xử lý tín hiệu ánh sáng.

- Board Arduino Uno sẽ là bộ não điều khiển toàn hệ thống.

- Quang trở (LDR) giúp phát hiện mức độ ánh sáng môi trường.

- Điện trở 10kΩ đóng vai trò tạo cầu phân áp, giúp Arduino đọc được giá trị chính xác.

- Breadboard hỗ trợ gắn mạch thử nghiệm mà không cần hàn.

- Dây cắm giúp kết nối mọi linh kiện một cách linh hoạt và dễ thay đổi.

Nếu muốn kiểm tra kết quả trực quan, bạn nên bổ sung một đèn LED cùng điện trở hạn dòng. Với những thành phần này, việc bắt đầu xây dựng mạch cảm biến ánh sáng trở nên đơn giản hơn. Bạn hãy kiểm tra kỹ từng linh kiện trước khi lắp ráp để đảm bảo mọi kết nối được thực hiện chính xác và hiệu quả.

2. Cách quang trở phản ứng với ánh sáng

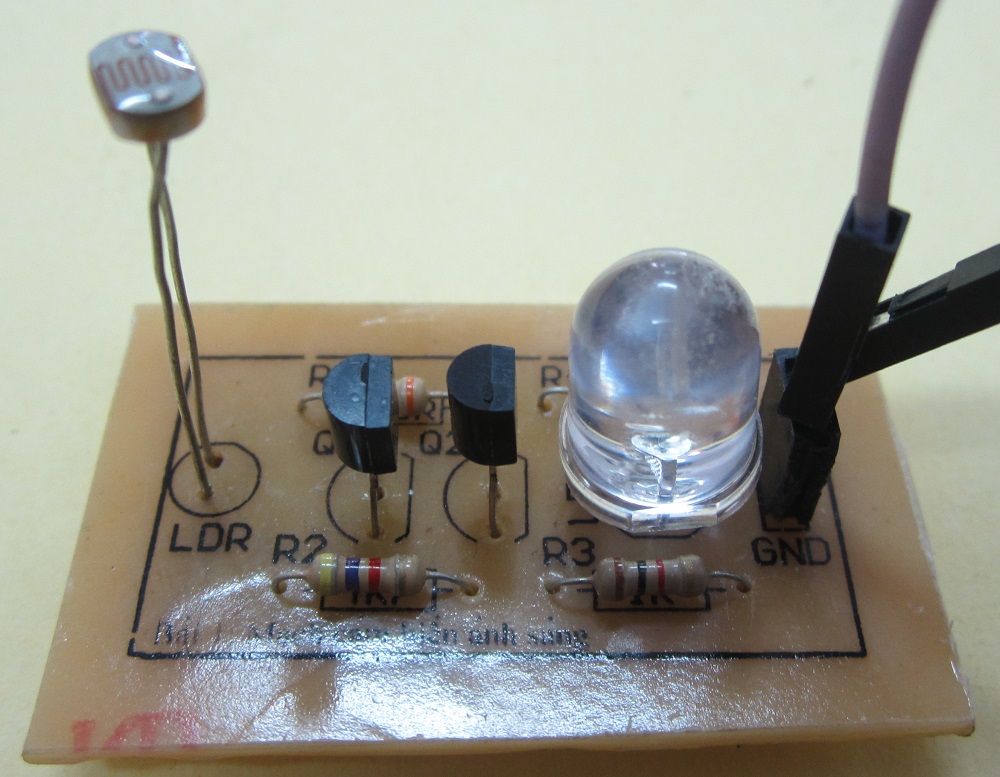

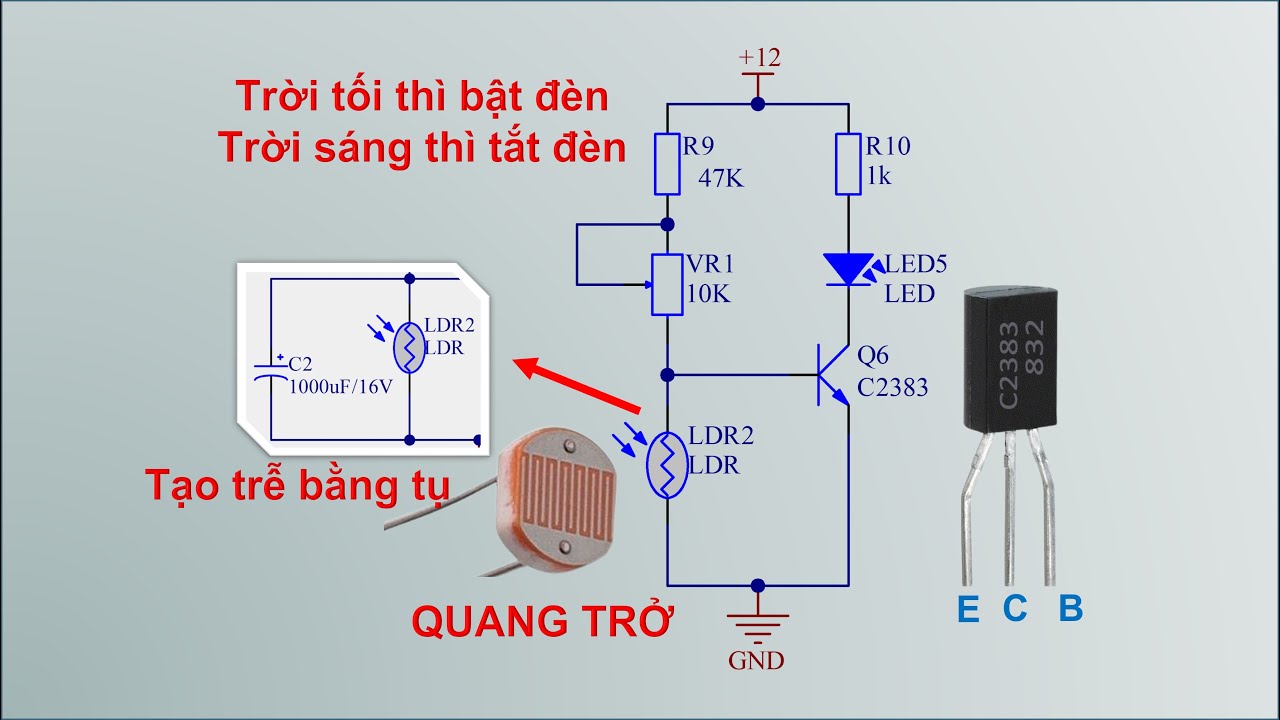

Mạch cảm biến ánh sáng dùng quang trở hoạt động dựa trên khả năng thay đổi điện trở theo cường độ ánh sáng của quang trở (LDR - Light Dependent Resistor). Khi môi trường xung quanh sáng, điện trở của quang trở giảm xuống, dòng điện đi qua mạch nhiều hơn. Ngược lại, khi ánh sáng yếu hoặc trời tối, điện trở tăng lên, dòng điện giảm đi rõ rệt.

Arduino không đo trực tiếp điện trở, mà đo hiệu điện thế ở điểm giữa cầu chia điện áp, nơi quang trở được mắc nối tiếp với một điện trở cố định. Từ giá trị điện áp này, vi điều khiển xác định mức độ ánh sáng. Dựa vào đó, bạn có thể viết chương trình điều khiển các thiết bị như đèn, còi hoặc động cơ. Đây là nguyên lý cơ bản được ứng dụng trong nhiều thiết bị tự động trong đời sống hàng ngày.

Hệ thống này đem lại kết quả đáng tin cậy ngay cả khi chỉ sử dụng vài linh kiện đơn giản. Bạn chỉ cần nắm vững mạch cảm biến ánh sáng là mọi thứ đều trở nên khả thi với Arduino, kể cả mở rộng nó thành các ứng dụng phức tạp hơn.

3. Hướng dẫn cách lắp mạch cảm biến ánh sáng đúng chuẩn

Khi triển khai dự án Arduino liên quan đến ánh sáng, việc hiểu rõ sơ đồ mạch điện cảm biến ánh sáng là bước nền tảng không thể bỏ qua. Mạch này đơn giản nhưng có tính ứng dụng cao. Mục tiêu chính là tạo cầu chia điện áp giúp Arduino đọc được tín hiệu từ quang trở. Dưới đây là các thành phần chính trong sơ đồ và cách kết nối:

- Quang trở (LDR): Một đầu nối với chân 5V của Arduino, đầu còn lại nối với chân analog A0.

- Điện trở 10kΩ: Được mắc nối tiếp với quang trở, nối từ điểm giao nhau xuống GND (đóng vai trò chia điện áp).

- Arduino Uno: Đọc giá trị điện áp tại chân A0 và xử lý theo chương trình.

- LED và điện trở hạn dòng (220Ω): Dùng để hiển thị trực quan, nối từ chân số 13 của Arduino xuống GND.

Sơ đồ này rất cơ bản nhưng hiệu quả cao, bạn có thể vẽ lại bằng phần mềm như Fritzing hoặc đơn giản là lắp trực tiếp trên breadboard theo thứ tự đã mô tả. Với hiểu biết về cách lắp mạch cảm biến ánh sáng, bạn hoàn toàn có thể mở rộng sang các thiết kế điều khiển tự động hóa trong thực tế.

4. Lắp mạch và lập trình cho mạch cảm biến ánh sáng

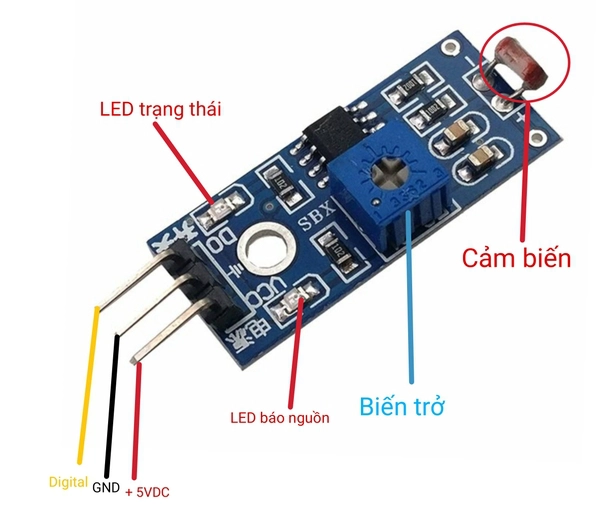

Sau khi hoàn tất kết nối phần cứng, bước tiếp theo là lắp mạch và lập trình để cảm biến hoạt động theo đúng yêu cầu. Loại cảm biến được sử dụng trong bài này là cảm biến ánh sáng kỹ thuật số, có tín hiệu đầu ra ở mức Digital. Khác với loại analog, cảm biến này trả về giá trị HIGH (5V) khi trời tối và LOW (0V) khi môi trường đủ sáng.

Thay vì sử dụng mạch Rơ-le phức tạp, bạn có thể dễ dàng kết nối cảm biến với Arduino để điều khiển bật tắt đèn LED một cách linh hoạt. Việc lập trình cực kỳ đơn giản, chỉ cần vài dòng mã là bạn đã có một hệ thống phát hiện ánh sáng hoạt động hiệu quả.

Dưới đây là đoạn mã ví dụ:

int cambien = 10; // Chân dữ liệu Digital từ cảm biến

int Led = 8;      // Chân điều khiển LED

void setup() {

  pinMode(Led, OUTPUT);      // Cấu hình LED là đầu ra

  pinMode(cambien, INPUT);   // Cảm biến là đầu vào

}

void loop() {

  int value = digitalRead(cambien); // Đọc tín hiệu từ cảm biến

  digitalWrite(Led, value);         // Gán trực tiếp giá trị cho LED

}

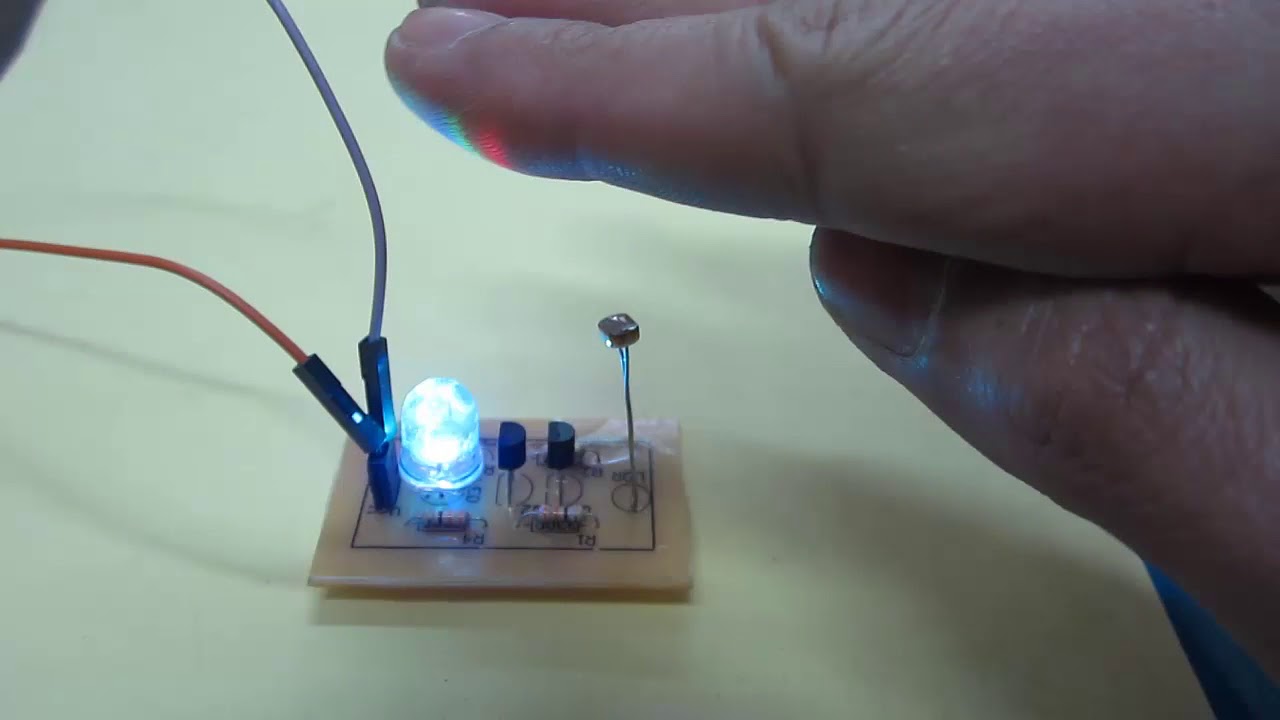

Mạch hoạt động theo cách: khi ánh sáng yếu, cảm biến gửi tín hiệu HIGH, đèn LED sáng. Khi ánh sáng mạnh, tín hiệu LOW, LED tắt. Đây là một ứng dụng tiêu biểu của mạch cảm biến ánh sáng trong thực tế.

Qua bài viết này, bạn đã hiểu rõ cách lắp mạch cảm biến ánh sáng bằng Arduino một cách dễ dàng và hiệu quả. Đây là bước khởi đầu tuyệt vời cho các dự án tự động hóa trong đời sống. Nếu bạn đang tìm kiếm linh kiện chất lượng để thực hành, hãy liên hệ ngay Makeblock để được cung cấp đầy đủ thiết bị Arduino, cảm biến và phụ kiện chính hãng với giá tốt nhất.
