Giới thiệu về cảm biến theo dòng kẻ của mBot Ranger
31/05/2024
Tổng quan cảm biến theo dòng kẻ của mBot Ranger
Cảm biến theo dõi dòng được thiết kế cho các robot theo dõi dòng. Có hai cảm biến, mỗi cảm biến có đèn LED truyền hồng ngoại và một bóng bán dẫn quang cảm ứng tĩnh IR.
mBot Ranger có thể di chuyển theo đường màu đen trên nền trắng hoặc đường trắng trên nền đen. Nó có tính năng phát hiện nhanh và mạch đơn giản. Thẻ màu xanh lam trên giao diện của mô-đun này cho biết đây là giao diện kỹ thuật số kép và nó phải được kết nối với một cổng có thẻ màu xanh lam trên bảng điều khiển chính.
Thông số kỹ thuật cảm biến theo dòng kẻ của mBot Ranger
- Điện áp hoạt động: 5 V DC
- Nhiệt độ hoạt động: 0-70oC
- Phạm vi phát hiện: 1-2 cm
- Góc phát hiện: <120°
- Chế độ điều khiển: Giao diện kỹ thuật số kép
- Kích thước (L x W x H): 51 mm x 24 mm x 22 mm
Đặc trưng cảm biến theo dòng kẻ của mBot Ranger
- Vùng màu trắng trên mô-đun dùng để kết nối với dầm kim loại;
- Hai đèn LED báo cáo trạng thái của dòng;
- Kết nối nguồn ngược không gây hại cho IC;
- Cảm biến theo dõi dòng kẻ nhạy cảm với ánh sáng tự nhiên nên có thể không hoạt động tốt ở những nơi có ánh sáng xung quanh thay đổi nhiều;
- Mô-đun hỗ trợ lập trình trong Arduino IDE và đơn giản hóa quy trình lập trình bằng thư viện thời gian chạy;
- Cảm biến theo dõi dòng kẻ hỗ trợ mã hóa dựa trên khối trên mBlock 5 và mBlock 3, phù hợp với mọi lứa tuổi;
- Kết nối dễ dàng với đầu nối RJ25;
- Cảm biến có tính năng lắp đặt theo mô-đun, tương thích với các bộ phận Lego;
- Cảm biến có các chân S1, S2, VCC và GND, hỗ trợ hầu hết các bảng điều khiển chính của Arduino.
Định nghĩa ghim
Đầu nối của mô-đun theo dõi dòng có 4 chân. Các tính năng của các chân được thể hiện trong bảng sau.
SN |
Pin |
Tính năng |
1 |
GND |
Kết nối điện cực nối đất |
2 |
VCC |
Kết nối dây nguồn |
3 |
S1 |
Xuất dữ liệu của cảm biến 1 |
4 |
S2 |
Xuất dữ liệu của cảm biến 2 |
Chế độ nối dây
- Cáp RJ25
Màu thẻ trên giao diện của cảm biến theo dõi dòng là màu xanh lam. Khi sử dụng đầu nối RJ25, bạn cần kết nối nó với một cổng có thẻ màu xanh trên bảng điều khiển chính. Lấy Makeblock Orion làm ví dụ. Bạn có thể kết nối nó với cổng 3, cổng 4, cổng 5 hoặc cổng 6 như minh họa trong hình dưới đây.
Kết nối cảm biến theo dõi dòng kẻ với cáp RJ25
- Cáp Dupont

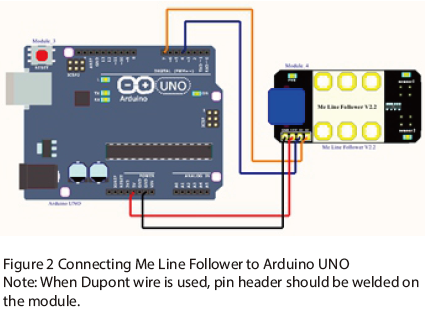

Khi bạn sử dụng cáp Dupont để kết nối với Arduino Uno, chân S1 và chân S2 của mô-đun phải được kết nối với các giao diện kỹ thuật số như trong hình sau.
Kết nối cảm biến theo dõi dòng kẻ với cáp Dupont
Hướng dẫn lập trình
- Lập trình với mBlock 5
Cảm biến theo dõi dòng hỗ trợ lập trình với mBlock 5. Sau đây là mô tả ngắn gọn về một khối trên mô-đun này:
Khối |
Tính năng |
|
Chọn một cổng Đọc giá trị trạng thái của cảm biến theo dõi dòng |
- Lập trình với mBlock 3
Cảm biến theo dõi dòng hỗ trợ lập trình với mBlock 3. Sau đây là mô tả ngắn gọn về một khối trên mô-đun này:
Khối |
Tính năng |
|
Chọn một cổng Đọc giá trị trạng thái của cảm biến theo dõi dòng |
- Lập trình trong Arduino
Nếu bạn lập trình bằng Arduino, bạn cần sử dụng Makeblock-Library-master để điều khiển mô-đun theo dõi dòng.
Sử dụng Makeblock-Library-master để điều khiển mô-đun theo dõi dòng nếu lập trình bằng Arduino
MeLineFolwer(uint8_t port) xác định cổng được kết nối:
Chức năng |
Tính năng |
MeLineFolwer(cổng uint8_t) |
Xác định cổng được kết nối |
uint8_t readSensors() |
Đọc giá trị trạng thái của cảm biến |

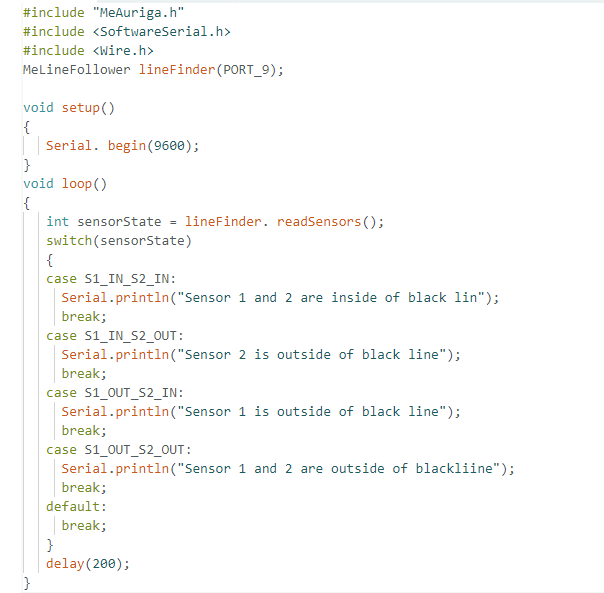

Chương trình này được viết bằng ngôn ngữ lập trình Arduino. Các giá trị của cảm biến được đọc sau mỗi 200ms. Bạn có thể xem liệu hai cảm biến có nằm ngoài vạch đen từ màn hình nối tiếp hay không.

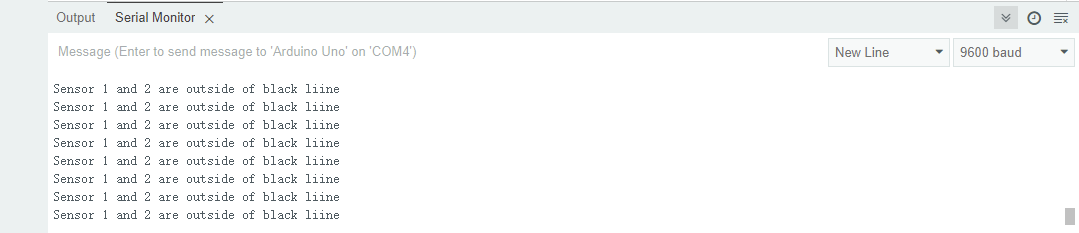

Kết quả từ màn hình nối tiếp
Nguyên tắc làm việc của cảm biến theo dõi dòng kẻ dành cho mBot Ranger
Cảm biến theo dõi dòng là một bộ phận robot được phát triển theo nguyên lý cảm biến quang điện phản xạ. Vì IR có cường độ phản xạ khác nhau trên các vật thể có màu sắc khác nhau nên ánh sáng hồng ngoại có thể phát ra liên tục xuống sàn khi mBot Ranger đang di chuyển.
Khi ánh sáng hồng ngoại chiếu xuống sàn giấy trắng sẽ xảy ra hiện tượng phản xạ khuếch tán và ánh sáng phản xạ được hấp thụ bởi ống hấp thụ lắp trên mBot Ranger. Khi tia hồng ngoại gặp vạch đen sẽ bị hấp thụ, không có ánh sáng phản xạ nào bị hấp thụ bởi ống hấp thụ lắp trên mBot Ranger.
Vị trí của vạch đen và đường di chuyển của mBot Ranger được xác định bằng việc có ánh sáng phản xạ được hấp thụ bởi ống hấp thụ hay không. Giá trị đầu ra của cảm biến theo dõi dòng là 0 khi phát hiện đường màu đen và giá trị đầu ra là 1 khi phát hiện đường trắng.

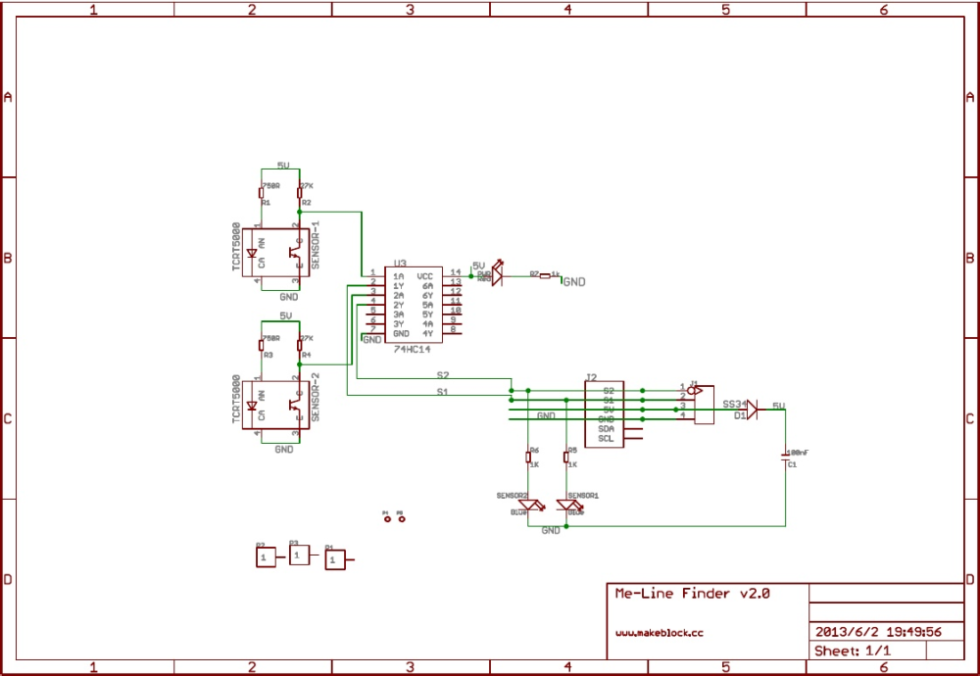

Sơ đồ hoạt động của cảm biến theo dõi dòng kẻ
Chương trình theo dõi dòng trên mBlock 5
Hình dưới đây cho thấy chương trình theo dõi dòng trên mBlock 5, đạt được hiệu ứng sau thông qua việc phát hiện bằng đầu dò hồng ngoại. Giá trị đầu ra là 0 khi cảm biến theo dõi dòng phát hiện đường màu đen và giá trị đầu ra là 1 khi phát hiện đường màu trắng.
Chương trình theo dõi dòng trên mBlock 5
