Trường hợp 1 - Điều khiển đèn LED

Phần 1: Mục tiêu

Sau khi bạn tải chương trình lên, đèn LED RGB trên mô-đun RGB được kết nối với chân A13 trên MegaPi sẽ nhấp nháy và sáng dần từng cái một.

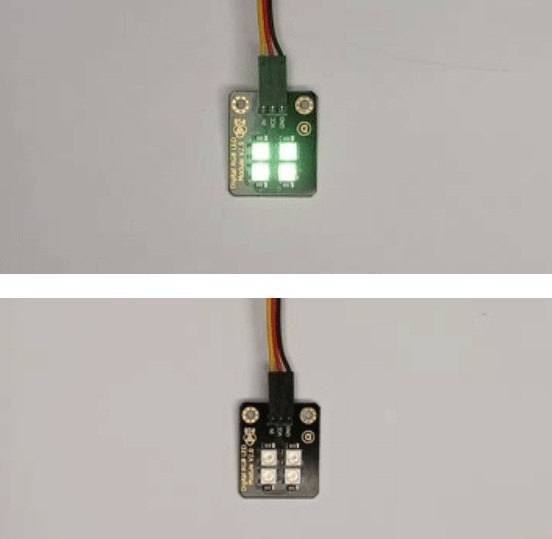

Đèn LED RGB trên mô-đun RGB nhấp nháy và sáng dần từng cái một

Phần 2: Chuẩn bị

• MegaPi x 1
• Mô-đun RGB x 1
• Jumper 3 chân x 1
• Cáp USB x 1
• Máy tính có kết nối mạng x 1

Kết nối MegaPi với máy tính bằng cáp, kết nối mô-đun RGB với MegaPi bằng Jumper. Mở mBlock 5 (máy khách PC hoặc phiên bản web), nhấp vào +add, chọn mBot Mega từ Thư viện thiết bị (Device Library), nhấp vào Kết nối (Connect) và chọn chế độ Tải lên (Upload)

Sử dụng cáp USB để kết nối MegaPi với máy tính

Tiến hành mở mBlock 5 và tiến hành các thao tác kết nối

Phần 3: Lập trình

1. Khi bạn bật mBot Mega, đèn LED RGB sẽ bật và tắt luân phiên.

Đèn LED RGB sẽ bật và tắt luân phiên khi bạn bật mBot Mega

2. Khi bạn bật mBot Mega, đèn LED RGB trên mô-đun RGB sẽ sáng lên từng cái một. Sau khi tất cả đèn LED RGB bật, chúng sẽ tắt.

Đèn LED RGB trên mô-đun RGB sau khi bật mBot Mega

Phần 4: Thực hành

1. Thử thay đổi màu sáng của đèn LED RGB.

2. Thử làm cho đèn LED RGB sáng lên rồi tắt từng cái một.
