Hướng dẫn lắp cảm biến ánh sáng với Arduino cho người mới

Nếu bạn đang tìm cách giúp Arduino phản ứng với môi trường xung quanh thì cảm biến ánh sáng là một lựa chọn tuyệt vời để bắt đầu. Thiết bị nhỏ gọn này giúp phát hiện mức độ sáng tối và truyền tín hiệu về bo mạch để xử lý. Trong bài viết này, bạn sẽ được hướng dẫn từng bước cách kết nối cảm biến ánh sáng với Arduino, từ khâu chuẩn bị linh kiện đến cách đấu dây đúng kỹ thuật.

1. Cảm biến ánh sáng là gì?

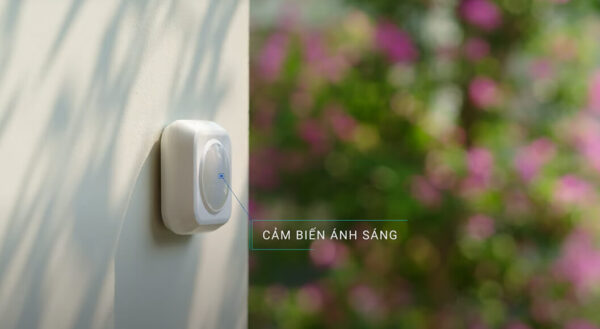

Cảm biến ánh sáng là thiết bị điện tử có khả năng cảm nhận mức độ sáng trong môi trường và biến đổi nó thành tín hiệu mà máy móc có thể hiểu. Thay vì cảm nhận như con người, cảm biến này sử dụng các linh kiện đặc biệt như quang trở hoặc điốt quang để đo ánh sáng với độ chính xác cao.

Trong các hệ thống tự động, cảm biến ánh sáng đóng vai trò như đôi mắt của thiết bị, giúp nhận biết trời sáng hay tối, có ánh nắng mạnh hay yếu. Với Arduino, cảm biến này là cầu nối giúp robot, đèn hoặc hệ thống thông minh phản ứng linh hoạt với sự thay đổi của môi trường xung quanh. Nhờ cảm biến mà nhiều người mở ra hàng loạt ý tưởng sáng tạo cho ai yêu công nghệ và DIY.

2. Bộ cảm biến ánh sáng và chức năng chính

Trong thế giới công nghệ tự động hóa, bộ cảm biến ánh sáng đóng vai trò như đôi mắt của thiết bị điện tử. Với khả năng phát hiện sự thay đổi độ sáng xung quanh, nó giúp hệ thống phản hồi một cách chính xác theo từng điều kiện môi trường. Dù trời tối hay nắng gắt, thiết bị vẫn tự động bật tắt, điều chỉnh độ sáng hoặc thay đổi trạng thái hoạt động mà không cần con người can thiệp.

Ngoài chức năng đo lường ánh sáng, bộ phận này còn là trung gian truyền dữ liệu về cho vi điều khiển như Arduino để xử lý nhanh chóng. Nhờ vào tính linh hoạt, cảm biến có thể được ứng dụng từ chiếu sáng thông minh, an ninh đến các dự án nông nghiệp công nghệ cao. Bên cạnh đó, thiết kế nhỏ gọn, tiêu thụ điện năng thấp và độ bền cao giúp cảm biến phù hợp với cả các mô hình DIY lẫn hệ thống chuyên nghiệp.

3. Tìm hiểu về các loại cảm biến ánh sáng phổ biến

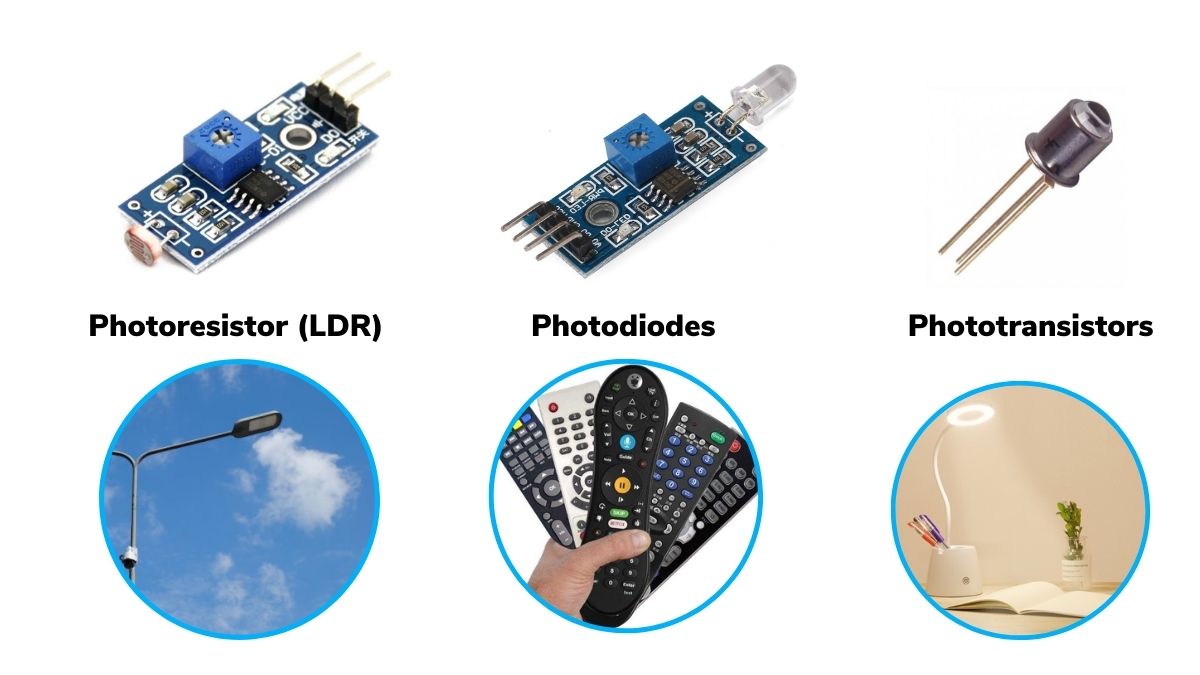

Trên thị trường hiện nay có nhiều loại cảm biến ánh sáng, mỗi loại có đặc điểm riêng phù hợp với từng ứng dụng cụ thể. Dưới đây là những cảm biến cơ bản được sử dụng trong các dự án Arduino và hệ thống tự động hóa:

- LDR (Light Dependent Resistor): Đây là loại phổ biến nhất dễ dùng cho người mới bắt đầu. Khi ánh sáng thay đổi, điện trở của LDR thay đổi theo.

- Photodiode: Cảm biến này hoạt động nhanh và nhạy, nó tạo ra dòng điện tỉ lệ với ánh sáng chiếu vào. Photodiode thường dùng trong các hệ thống yêu cầu phản hồi tức thời.

- Phototransistor: Có nguyên lý giống photodiode nhưng tích hợp thêm khuếch đại tín hiệu. Cảm biến có độ nhạy cao hơn, dùng tốt trong môi trường ánh sáng yếu.

- BH1750: Cảm biến kỹ thuật số, sử dụng giao tiếp I2C với độ chính xác cao, thích hợp cho các dự án cần đo chính xác mức lux (đơn vị ánh sáng).

- TSL2561: Một cảm biến số khác, có khả năng đo ánh sáng hồng ngoại và khả kiến, giúp phân tích môi trường chi tiết hơn.

4. Cách lắp cảm biến ánh sáng với Arduino

Việc kết nối thiết bị cảm biến ánh sáng với Arduino là bước đầu tiên để xây dựng những hệ thống tự động phản ứng theo môi trường. Với vài linh kiện cơ bản, bạn có thể giúp Arduino nhìn thấy ánh sáng và phản hồi theo cách bạn muốn. Dưới đây là hướng dẫn chi tiết từng bước để lắp đặt cảm biến ánh sáng dạng quang trở (LDR) -loại cảm biến phổ thông, giá rẻ và dễ sử dụng.

4.1. Chuẩn bị linh kiện cần thiết

Trước tiên, bạn cần một vài thành phần đơn giản:

- 1 Arduino Uno hoặc tương đương.

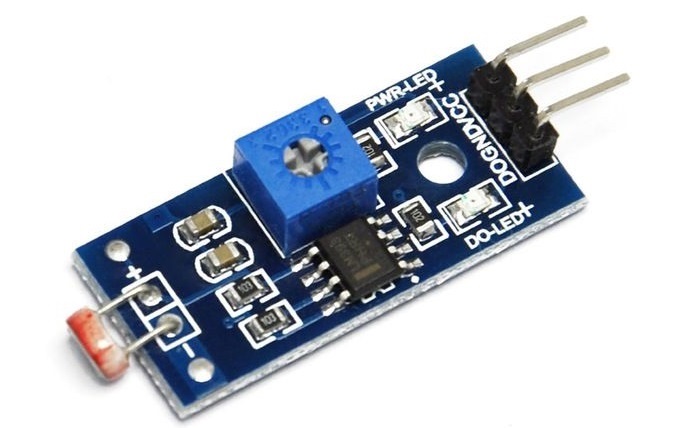

- 1 cảm biến ánh sáng loại quang trở (LDR).

- 1 điện trở 10Kω.

- Breadboard.

- Một vài dây nối.

Tổng chi phí cho các linh kiện này rất thấp, cực kỳ phù hợp với người mới làm quen Arduino.

4.2. Sơ đồ và cách đấu dây

Dưới đây là hướng dẫn nhanh cách lắp cảm biến ánh sáng với Arduino. Chỉ cần vài bước đơn giản là bạn đã có mạch hoàn chỉnh.

- Chân đầu tiên của LDR nối vào chân 5V của Arduino.

- Chân còn lại của LDR nối vào một đầu điện trở 10kΩ.

- Đầu còn lại của điện trở nối xuống GND.

- Điểm giao nhau giữa LDR và điện trở được nối vào chân A0 của Arduino.

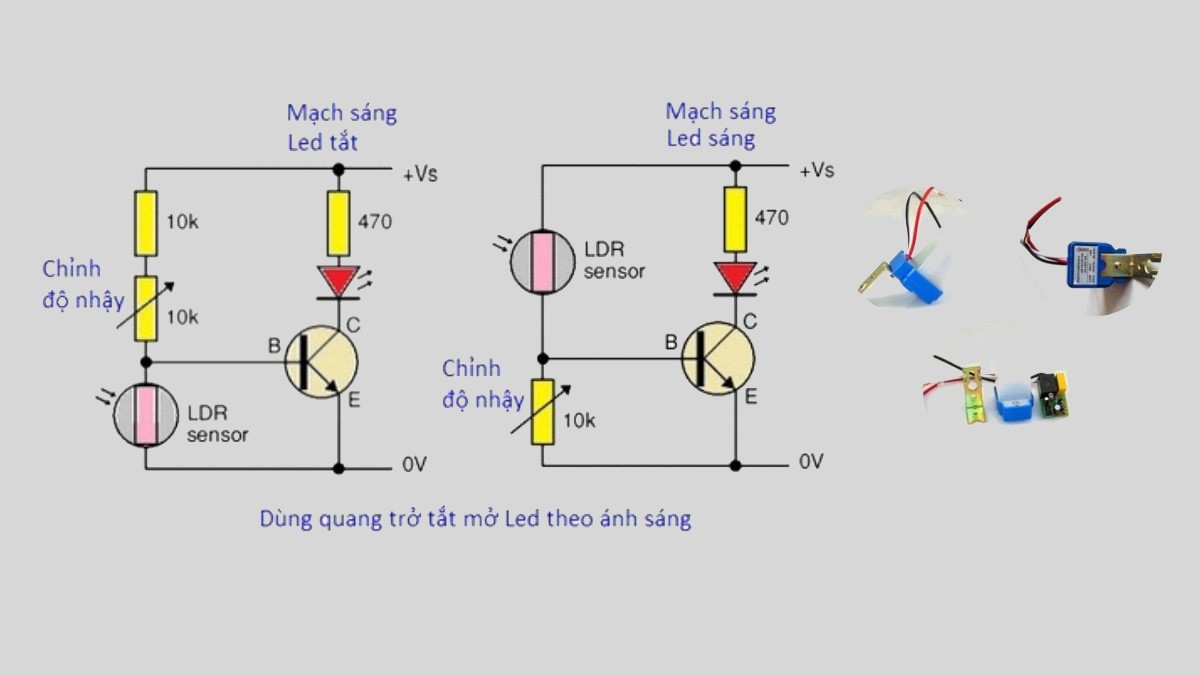

Mạch này hoạt động theo nguyên lý chia điện áp. Khi ánh sáng tăng hoặc giảm, điện trở LDR biến đổi, tạo ra sự thay đổi điện áp tại chân A0. Arduino sẽ đọc giá trị analog này để đưa ra các quyết định như bật/tắt đèn hoặc gửi cảnh báo. Việc lắp mạch đúng cách là nền tảng để lập trình và triển khai hiệu quả các ứng dụng thông minh từ cảm biến ánh sáng.

Qua chia sẻ trên, bạn đã biết cách kết nối cảm biến ánh sáng với Arduino để tạo nên các dự án tự động hấp dẫn và hữu ích. Với chi phí thấp, thao tác đơn giản và tiềm năng ứng dụng rộng, cảm biến này là lựa chọn lý tưởng cho người mới bắt đầu. Nếu bạn đang tìm nơi uy tín để mua cảm biến và linh kiện điện tử chính hãng, hãy liên hệ Makeblock theo số Hotline: 0983325500.
